银泰直线导轨系为一种滚动导引，借由钢珠在滑块与导轨之间作无限滚动循环，负载平台能沿着导轨轻易地以高精度作线性运动。与传统的滑动导引相比较，滚动导引的摩擦系数可降低至原来的1/50，由于启动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。再加上滑块与导轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能派和滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。
○定位精度高
使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。
○磨耗少能长时间维持精度
传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。而滚动导引的磨耗非常小，故机台能长时间维持精度。
○适用高速运动
由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。且因其摩擦产生的热较小，可适用于高速运行。
○可同时承受四方负荷
几何力学结构的设计，可同时承受径向、反径向与横方向的负荷，并保持其行走精度，同时可轻易地藉由施于预压与增加滑块数量，就可以提高其刚性与负荷能力。由施于预压与增加滑块数量，就可以提高其刚性与负荷能力。
○组装容易并具互换性
组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次。直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。
○润滑构造简单
滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑动导引要润滑充足并不容易，需要在床台适当的位置钻孔供油。直线导轨则已在滑块上装置油嘴，可直接以注油枪打入油脂，亦可换上专用油管接头连接供油油管，以自动供油机润滑。
| 分类 | 类型 | 主要特征 | 用途 | |
| 全钢珠式 重负荷型 |
MSA-A MSA-LA |
|
重负荷，高刚性 具自动调心能力 行走顺畅度佳 低噪音 具互换之特性 |
机械加工中心 NC车床 重切削用机械的XYZ轴 磨床的工作台进给轴 铣床 立式或横式镗床 刀具导向部 工作机械的Z轴 自动涂装机 工业用机器人 各种高速材料供给装置 一般工业机械的Z轴 印刷线路板的打孔机 电火花加工机 测定器 精密XY平台 |
| MSA-E MSA-LE |
|
|||
| MSA-S MSA-LS |
|
|||
| 全钢珠式 低组装型 |
MSB-TE MSB-E |
|
低组装，高负荷 具自动调心能力 行走顺畅度佳 低噪音 具互换之特性 |
机械加工中心 NC车床 重切削用机械的XYZ轴 磨床的工作台进给轴 铣床 立式或横式镗床 刀具导向部 工作机械的Z轴 自动涂装机 工业用机器人 各种高速材料供给装置 一般工业机械的Z轴 印刷线路板的打孔机 电火花加工机 测定器 精密XY平台 |
| MSB-TS MSB-S |
|
|||
| 全钢珠式 微小型 |
MSC |
|
超小型设计 行走顺畅度佳 低噪音 钢珠钢丝保持器设计 具互换之特性 |
IC/LSI制造装置 硬盘驱动器 OA机器的滑座 晶圆搬送装置 检查装置 医疗机器 |
| 全滚柱式 重负荷型 |
MSR-E MSR-LE |
|
超重负荷 超高刚性 行走顺畅度佳 低噪音 润滑效果佳 |
机械加工中心 NC车床 磨床 5面加工机 治具镗床 钻床 NC铣床 龙门铣床 模具加工机 放电加工机 |
| MSR-S MSR-LS |
|
|||
| 钢珠链带式 重负荷型 |
SME-E SME-LE |
|
重负荷，高刚性 具自动调心能力 钢珠链带式设计 行走顺畅度佳 低噪音，润滑效果佳 具互换之特性 |
机械加工中心 NC车床 重切削用机械的XYZ轴 磨床的工作台 进给轴铣床 立式或横式镗床 刀具导向部 工作机械的Z轴 自动涂装机 工业用机器人 各种高速材料供给装置 一般工业机械的Z轴 印刷线路板的打孔机 电火花加工机 测定器 精密XY平台 |
| SME-S SME-LS |
|
|||
| 滚柱链带式 重负荷型 |
MSR-E MSR-LE |
|
超重负荷 超高刚性 滚柱链带式设计 行走顺畅度佳 低噪音 润滑效果佳 |
机械加工中心 NC车床 磨床 5 面加工机 治具搪床 钻床 NC铣床 龙门铣床 模具加工机 放电加工机 |
| MSR-S MSR-LS |
|
|||
MSB低组装系列 |
|||
| MSB-R系列导轨 | MSB15-R1000-N | MSB20-R1000-N | MSB25-R1000-N |
| MSB30-R1000-N | MSB35-R1000-N | - | |
| MSB-S系列滑块 | MSB15SSSFCN | MSB20SSSFCN | MSB25SSSFCN |
| MSB30SSSFCN | MSB35SSSFCN | - | |
| MSB-E系列滑块 | MSB15ESSFCN | MSB20ESSFCN | MSB25ESSFCN |
| MSB30ESSFCN | MSB35ESSFCN | - | |
| MSB-TS系列滑块 | MSB15TSSSFCN | MSB20TSSSFCN | MSB25TSSSFCN |
| MSB30TSSSFCN | MSB35TSSSFCN | - | |
| MSB-TE系列滑块 | MSB15TESSFCN | MSB20TESSFCN | MSB25TESSFCN |
| MSB30TESSFCN | MSB35TESSFCN | - | |
| MSB-LE/MSB-LS系列滑块 | MSB35LESSFCN | MSB35LSSSFCN | - |
MSC微小型系列 |
||||
| MSC-R系列导轨 | MSC7-R1000-N | MSC9-R1000-N | MSC12-R1000-N | MSC15-R1000-N |
| MSC-M系列滑块 | MSC7MSSFCN | MSC9MSSFCN | MSC12MSSFCN | MSC15MSSFCN |
| MSC-LM系列滑块 | MSC7LMSSFCN | MSC9LMSSFCN | MSC12LMSSFCN | MSC15LMSSFCN |
MSD微型加宽系列 |
||||
| MSD-R系列导轨 | MSD7-R1000-N | MSD9-R1000-N | MSD12-R1000-N | MSD15-R1000-N |
| MSD-M系列滑块 | MSD7MSSFCN | MSD9MSSFCN | MSD12MSSFCN | MSD15MSSFCN |
| MSD-LM系列滑块 | MSD7LMSSFCN | MSD9LMSSFCN | MSD12LMSSFCN | MSD15LMSSFCN |

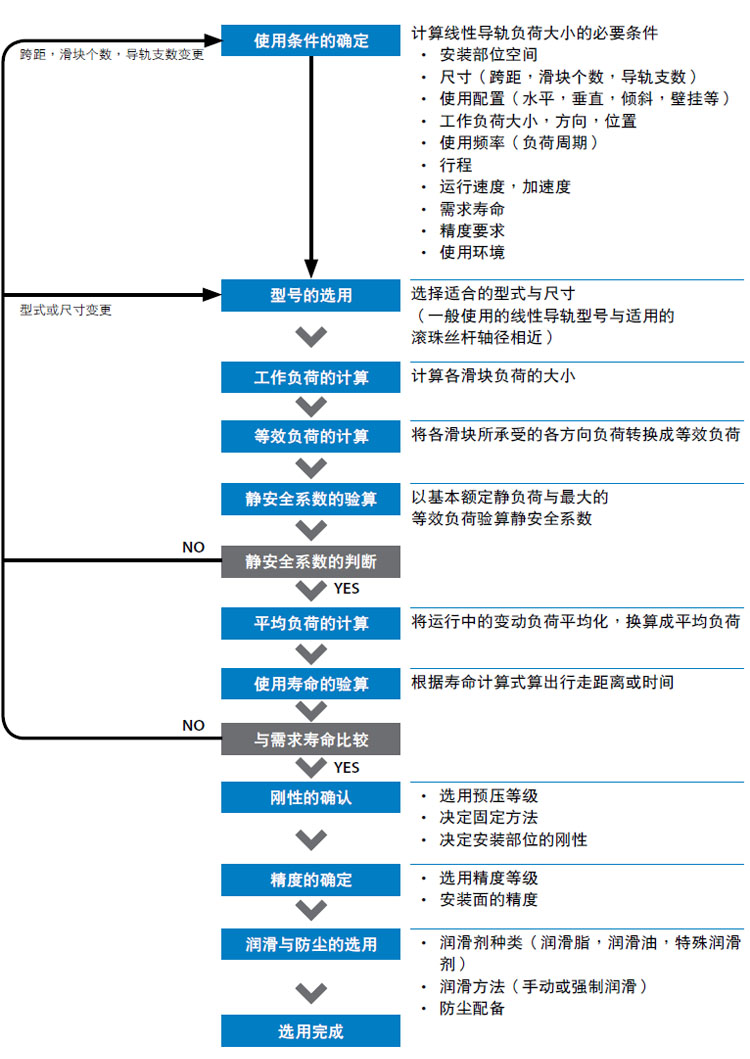

直线导轨的应用，必须对选用的型号与使用条件来验算其负荷容量及寿命，根据这些结果来判断选择的直线导轨型号是否符合需求。
负荷容量的验算是利用基本额定静负荷(C0 )，求出静安全系数，即确定其静的负荷限度；而寿命的验算则是利用基本额定动负荷(C)，来计算额定寿命。
直线导轨的寿命是指在滚动体或滚动面上由于循环应力的作用，到出现因材料的滚动疲劳所发生的金属表面剥落时所运行的总距离。
直线导轨在静止或低速运行中承受过大或冲击的负荷时，在滚动体与滚动面之间会产生局部的永久变形，这个永久变形量如果超过某个限度时，就会影响直线导轨运动的顺畅性。所谓的基本额定静负荷(C0 )，是指在产生最大应力的接触面处，使滚动体与滚动面间的永久变形量之总和达到滚动体直径的0.0001倍时，方向和大小一定的静止负荷。所以基本额定静负荷即为容许静负荷的限度。

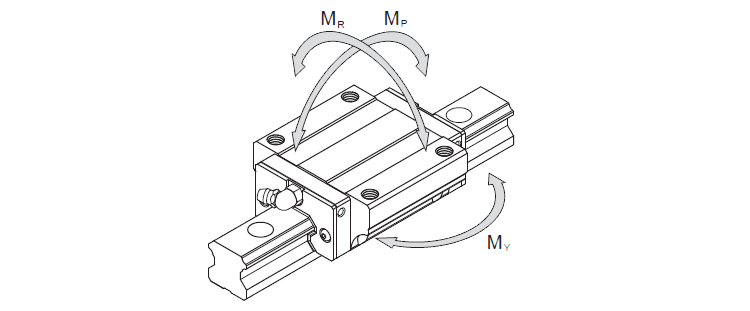

在直线导轨上作用力矩时，从直线导轨内的滚动体应力分布来看，两端的滚动体产生最大的应力。所谓的容许静力矩(M0 )，是指在产生最大应力的接触面处，使滚动体与滚动面间的永久变形量之总和达到钢珠直径的0.0001倍时，方向和大小一定的静止力矩。所以容许静力矩即为静的作用力矩的限度。在直线导轨中是以MP、MY、MR这3个方向的力矩来定义的。

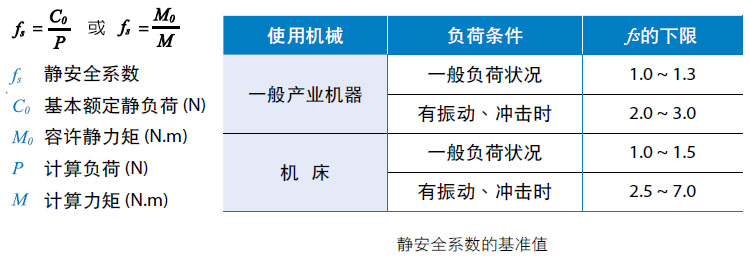

当直线导轨使用在有振动、冲击或激烈的启动停止情形，由于惯性力或力矩等外力的作用，会有大的负荷产生，对于这样的负荷状况，有必要考虑静安全系数。静安全系数(fs )是按直线导轨的基本额定静负荷(C0 )，为作用在直线导轨上的负荷的多少倍来表示，如下式所示。各种应用状况的静安全系数之基准值，如下表所示。
即使同一批制造出来的产品，在相同的条件下运动，直线导轨的寿命也会有些许差异。因此，为了确定直线导轨的寿命，一般使用以下定义的额定寿命。所谓的额定寿命(L)，是指一批相同规格的直线导轨在同样的条件下运动时，其中的90％不产生表面疲劳剥落的现象所能行走的总运行距离。当直线导轨承受负荷并运动时，为计算其寿命要使用基本额定动负荷。
所谓的基本额定动负荷(C)，是指一批相同规格的直线导轨在同样的条件下运动时，当其滚动体为钢珠时，其额定寿命为50km，而其滚动体为滚柱时，额定寿命为100km，方向和大小都不变的负荷。
直线导轨的额定寿命(L)会因实际所承受的负荷而不同，可依照选用规格的基本额定动负荷(C)和工作负荷(P)来推算出使用寿命。直线导轨的使用寿命会随着运动状态、滚动面的硬度与环境温度而变化，依其循环的滚动体类型，选用下式来计算其寿命。
硬度系数 fH |
温度系数 fT |
|

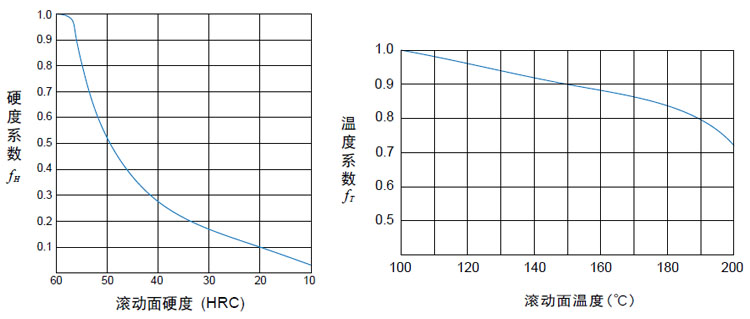

| 直线导轨滚动面的硬度必须为HRC 58~64，如果硬度 比此数值低时，会降低直线导轨的负荷能力，此时基本额定动、静负荷应分别乘以相对的硬度系数 fH，如下图所示。出厂的PMI 直线导轨硬度要求为HRC58以上，所以fH =1.0。 | 直线导轨使用在环境温度高于100℃时，高温效应会影响其使用寿命，此时基本额定动、静负荷应分别乘以相对的温度系数 fT，如下图所示。PMI 直线导轨部分的配件为、橡胶制品，建议的使用温度为100℃以下。若有其它特别的需求，请与PMI 联络。 | |
|
|
||
负荷系数 fw |
|
|

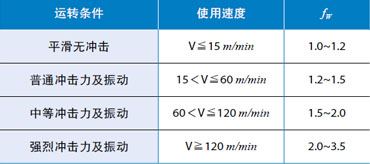

| 虽然直线导轨所承受的负荷可藉由计算求得，但实际使用时大都伴随着振动或冲击，负荷多会大于计算值。因此在考虑不同的运转条件与使用速度下，建议依经验所得到的负荷系数除以基本额定动负荷C，如图所示。 | ||
寿命时间的计算Lh |
||
虽然直线导轨所承受的负荷可藉由计算求得，但实际使用时大都伴随着振动或冲击，负荷多会大于计算值。因此在考虑不同的运转条件与使用速度下，建议依经验所得到的负荷系数除以基本额定动负荷C，如图所示。
|
|
|
直线导轨是藉由滚动体在导轨与滑块之间作滚动运动，因此其摩擦阻力与滑动导轨相比可减小到原来的1/20~1/40。尤其是静摩擦非常小，与动摩擦几乎没有差异，即使在微量进给时也不会有空转打滑的现象，可实现超威米级的行走精度。

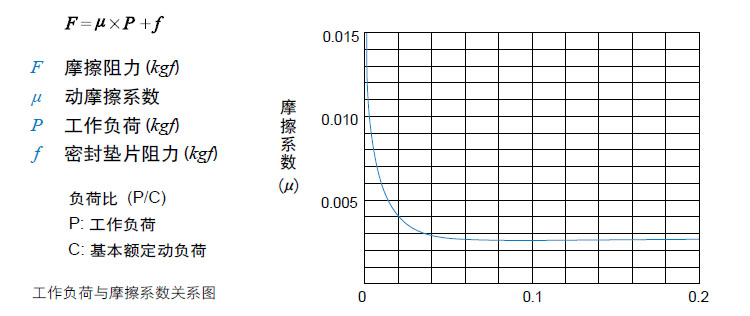

直线导轨的摩擦阻力随着负荷大小、预压力与润滑剂粘度等的不同而变化。其摩擦阻力(推力值)可由承受的工作负荷与密封垫片的阻力，经由下式计算出来。通常摩擦系数会因不同系列型式而有所差异，钢珠型系列直线导轨的摩擦系数为0.002~0.003(不包括密封垫片)，滚柱型系列直线导轨的摩擦系数为0.001~0.002(不包括密封垫片)
各种设备使用的直线导轨精度选用基准，请参照下表。
| 分类 | 设备名称 | 精度等级 | ||||
| N | H | P | SP | UP | ||
| 机 床 |
机械加工中心 | ✔ | ✔ | |||
| 车 床 | ✔ | ✔ | ||||
| 铣 床 | ✔ | ✔ | ||||
| 镗 床 | ✔ | ✔ | ||||
| 坐标镗床 | ✔ | ✔ | ||||
| 磨 床 | ✔ | ✔ | ||||
| 放电加工机 | ✔ | ✔ | ✔ | |||
| 冲压机械 | ✔ | ✔ | ||||
| 雷射加工机 | ✔ | ✔ | ✔ | |||
| 木工机 | ✔ | ✔ | ✔ | |||
| NC钻床 | ✔ | ✔ | ||||
| 攻牙中心 | ✔ | ✔ | ||||
| 工作盘交换装置 | ✔ | |||||
| 自动换刀系统 | ✔ | |||||
| 线切割机 | ✔ | ✔ | ||||
| 砂轮修整装置 | ✔ | ✔ | ||||
| 数控雕铣机 | ✔ | |||||
| 轻型数控铣床 | ✔ | |||||
| 分类 | 设备名称 | 精度等级 | ||||
| N | H | P | SP | UP | ||
| 工业用 机器人 |
直交坐标型 | ✔ | ✔ | ✔ | ||
| 圆柱坐标型 | ✔ | ✔ | ||||
| 半 导 体 制 造 设 备 |
打线机 | ✔ | ✔ | |||
| 针测机 | ✔ | ✔ | ||||
| 电子零件插件机 | ✔ | ✔ | ||||
| 印刷电路板钻孔机 | ✔ | ✔ | ✔ | |||
| 其 它 机 器 |
射出成型机 | ✔ | ✔ | |||
| 三次元量测机 | ✔ | ✔ | ||||
| 办公机器 | ✔ | ✔ | ||||
| 搬运设备 | ✔ | ✔ | ||||
| XY工作台 | ✔ | ✔ | ✔ | |||
| 涂装机 | ✔ | ✔ | ||||
| 焊接机 | ✔ | ✔ | ||||
| 医疗设备 | ✔ | ✔ | ||||
| Digitizer | ✔ | ✔ | ✔ | |||
| 量测设备 | ✔ | ✔ | ✔ | |||
