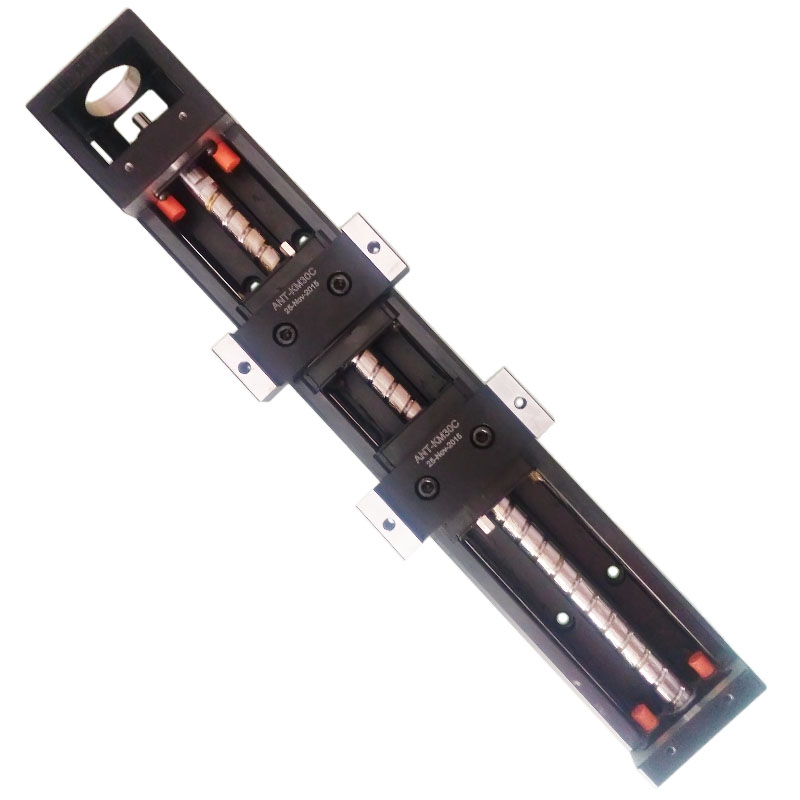

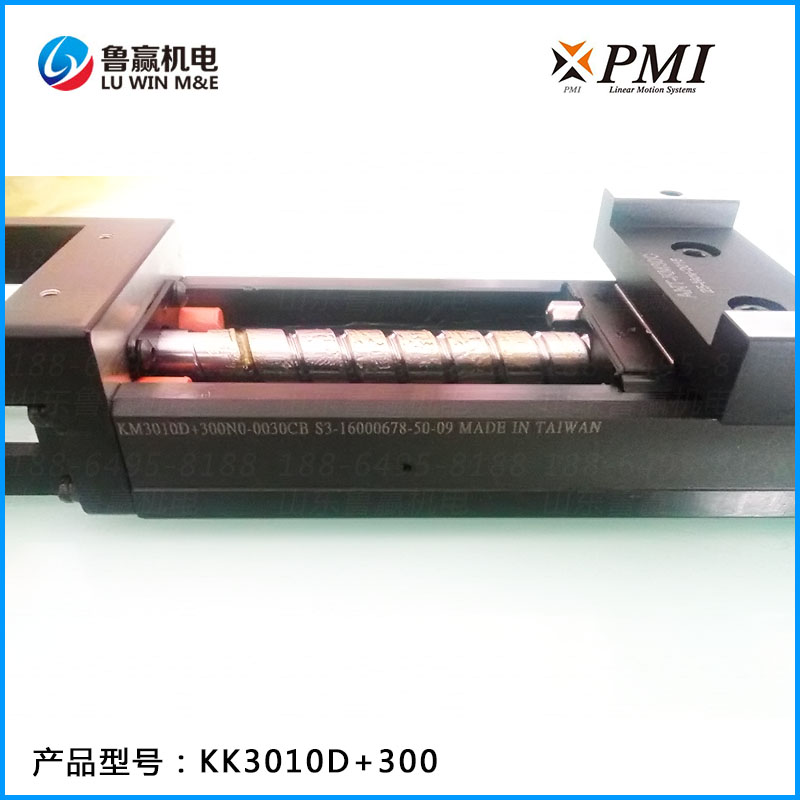

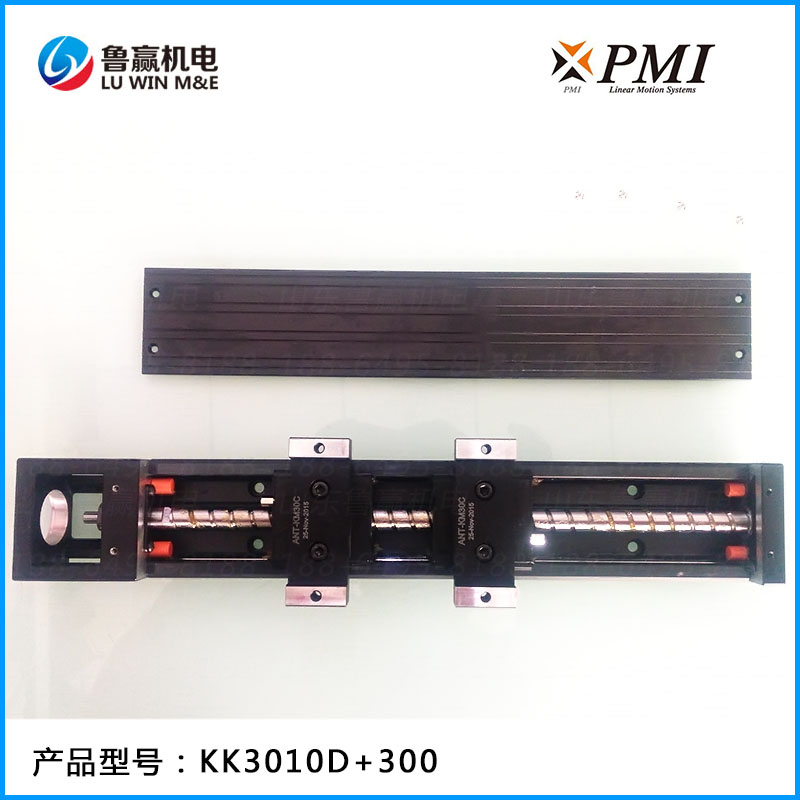

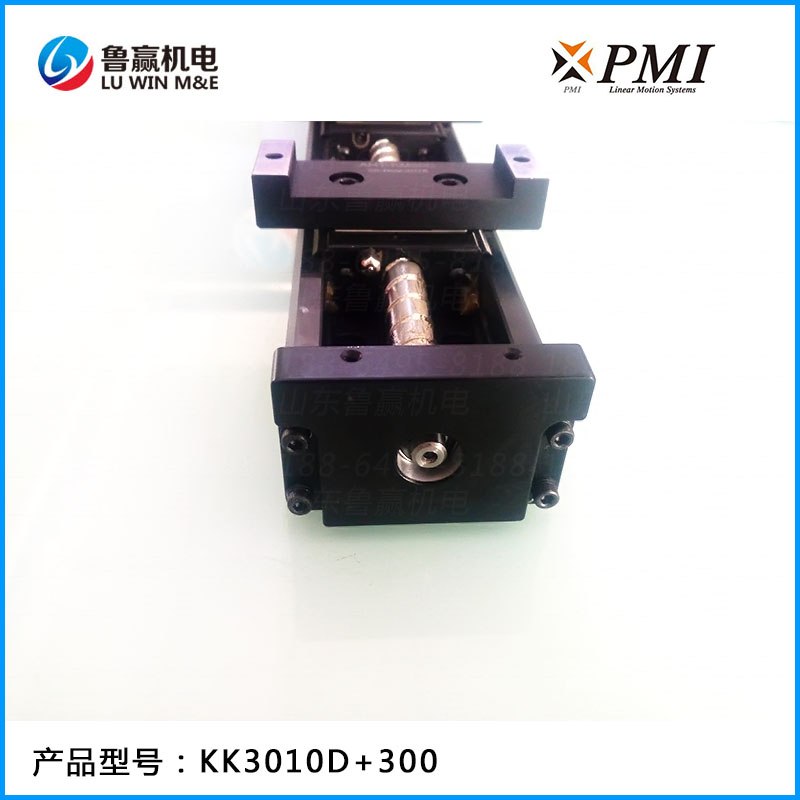

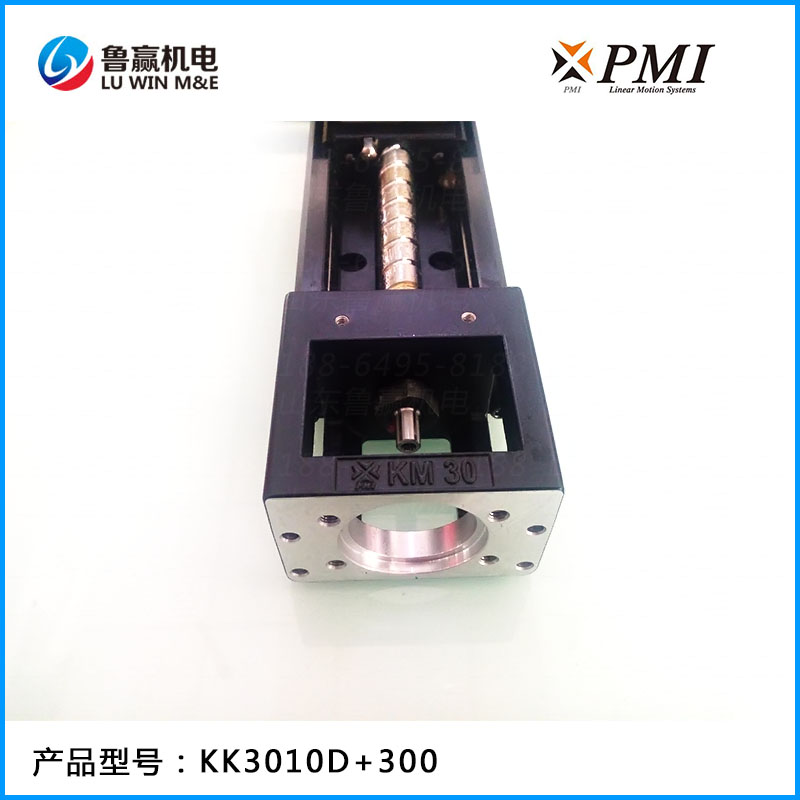

KM30线性模组系列

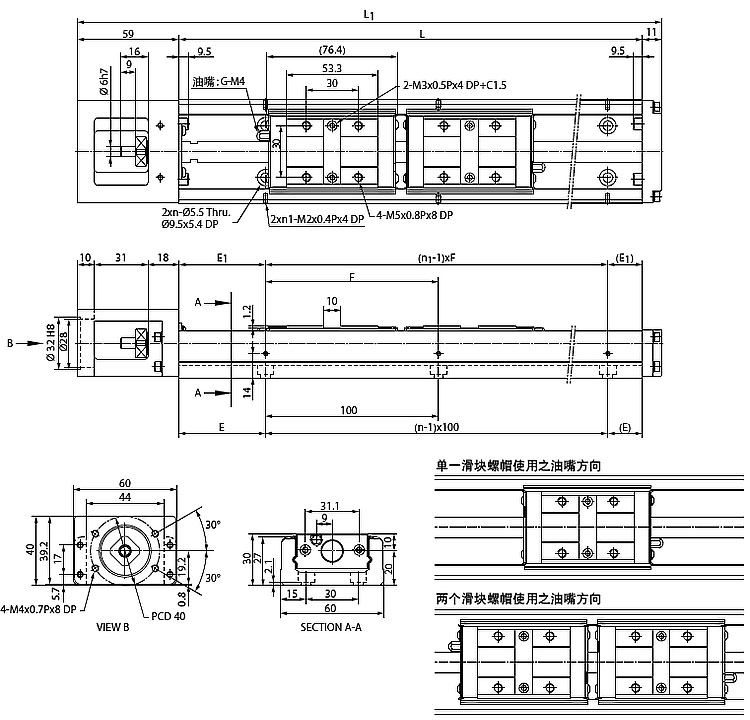

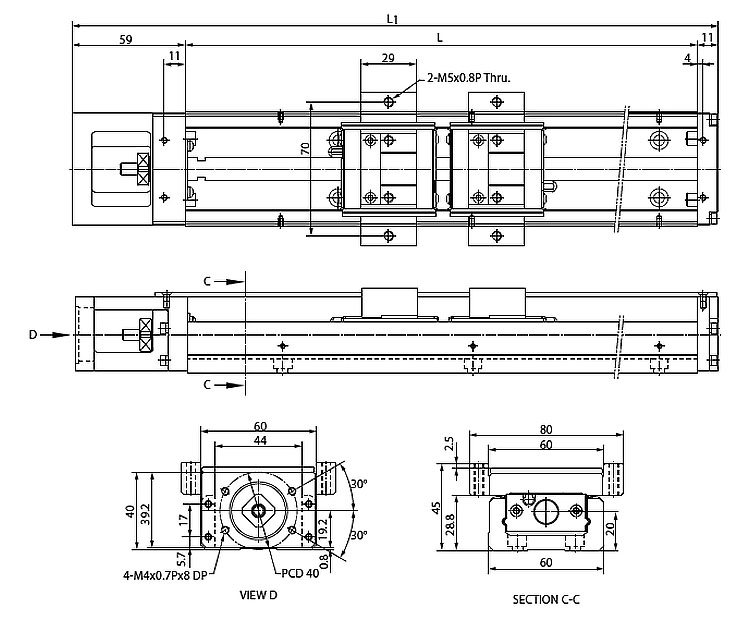

KM30标准型(A、B型) 尺寸表

轨道长度L 总长度L1 最大行程范围 E n E1 n1 F 总重量 (kg)
A型 B型 A型 B型
150 220 54.5 - 25 2 25 2 100 1.5 -
200 270 104.5 - 50 2 50 2 100 1.81 -
300 370 204.5 128 50 3 50 2 200 2.39 2.74
400 470 304.5 228 50 4 100 2 200 2.98 3.33
500 570 404.5 328 50 5 50 3 200 3.68 4.03
600 670 504.5 428 50 6 100 3 200 4.29 4.64
单位:mm  注: B型的最大行程为两个滑块螺帽紧密连接的数值。

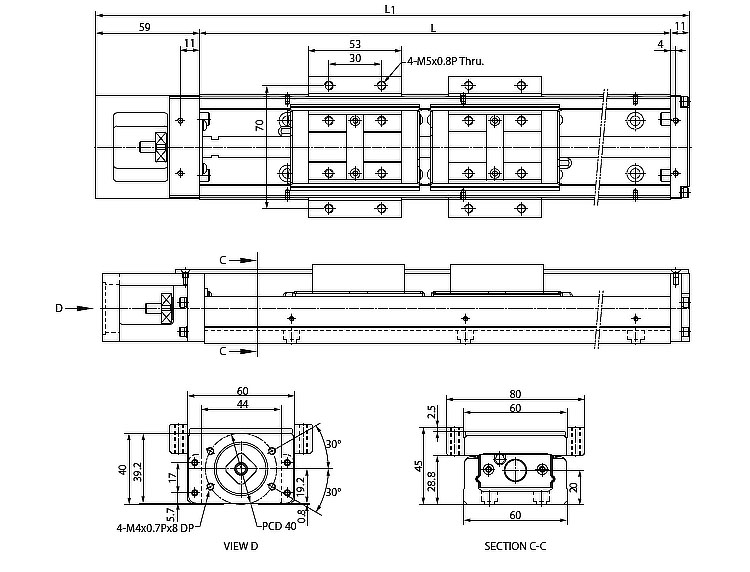

KM30防护罩型(A、B型) 尺寸表

轨道长度L 总长度L1 最大行程范围 总重量 (kg)
A型 B型 A型 B型
150 220 54.5 - 1.7 -
200 270 104.5 - 2.01 -
300 370 204.5 128 2.59 3.04
400 470 304.5 228 3.21 3.66
500 570 404.5 328 3.92 4.37
600 670 504.5 428 4.54 4.99
单位:mm  注: B型的最大行程为两个滑块螺帽紧密连接的数值。

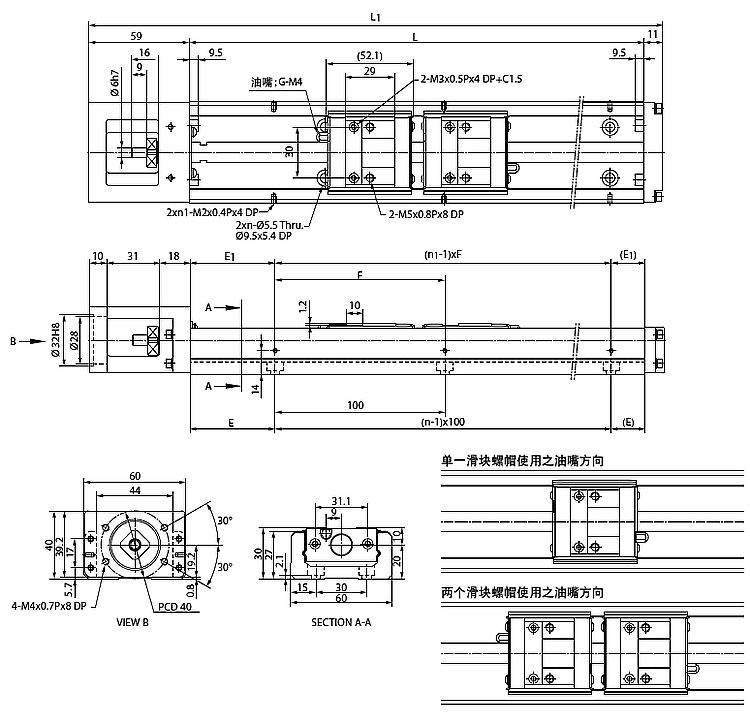

KM30标准型(C、D型) 尺寸表

轨道长度L 总长度L1 最大行程范围 E n E1 n1 F 总重量 (kg)
C型 D型 C型 D型
150 220 78.8 26.6 25 2 25 2 100 1.4 1.63
200 270 128.8 76.6 50 2 50 2 100 1.69 1.92
300 370 228.8 176.6 50 3 50 2 200 2.28 2.51
400 470 328.8 276.6 50 4 100 2 200 2.88 3.11
500 570 428.8 376.6 50 5 50 3 200 3.56 3.79
600 670 528.8 476.6 50 6 100 3 200 4.17 4.4
单位:mm  注: B型的最大行程为两个滑块螺帽紧密连接的数值。

KM30防护罩型(C、D型) 尺寸表

轨道长度L 总长度L1 最大行程范围 总重量 (kg)
C型 D型 C型 D型
150 220 78.8 26.6 1.51 1.76
200 270 128.8 76.6 1.82 2.07
300 370 228.8 176.6 2.45 2.70
400 470 328.8 276.6 3.09 3.34
500 570 428.8 376.6 3.82 4.07
600 670 528.8 476.6 4.47 4.72
单位:mm  注: B型的最大行程为两个滑块螺帽紧密连接的数值。
型号 轨道长度  (mm)
标准型 A型 150 200 300 400 500 600
B型 - 200 300 400 500 600
C型 150 - 300 400 500 600
D型 - 200 300 400 500 600
防护罩型 A型 150 200 300 400 500 600
B型 - 200 300 400 500 600
C型 150 - 300 400 500 600
D型 - 200 300 400 500 600



注：KM线性模组系列为stp格式3D图，为了方便查看我们已经转换为3D-pdf格式，部分浏览器不支持，请用专业pdf软件查看。

注：其他参数以及可选配件请参考PMI银泰KM线性模组概述←（请点击连接）
