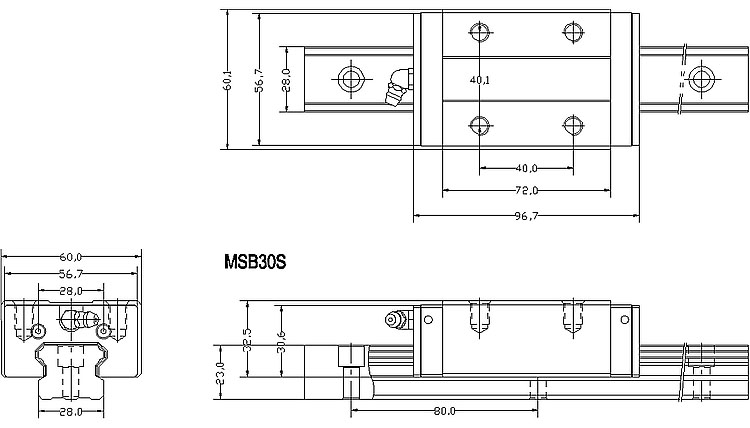

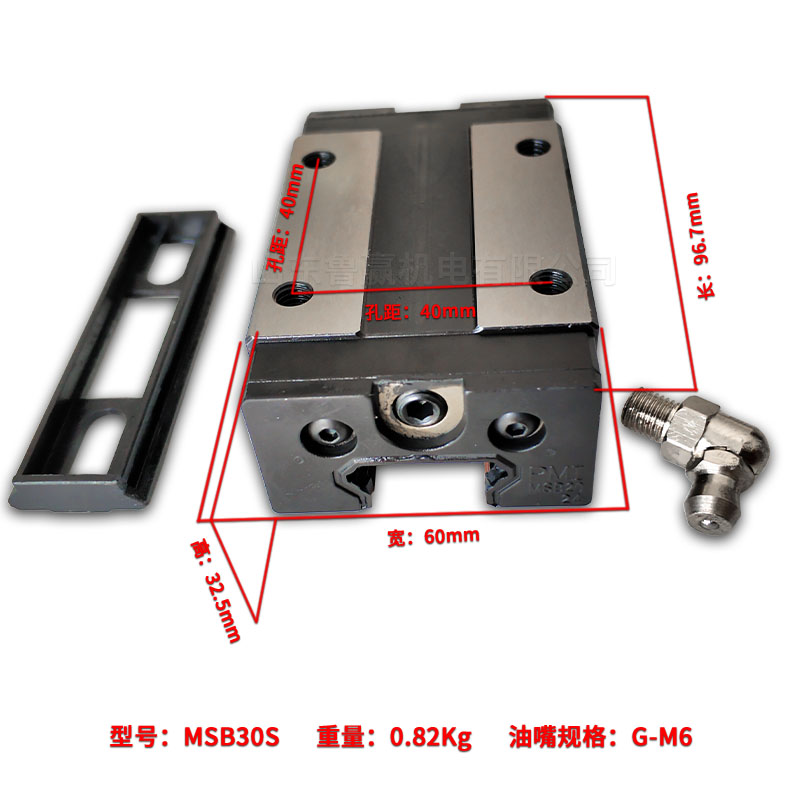

| 示意图 单位：mm | 参数 | 数据详情 |
|
高度H | 42 |
| 宽度W | 60 | |
| 长度L | 96.7 | |
| W2 | 16 | |
| H2 | 9.5 | |
| B | 40 | |
| C | 40 | |
| S × l | M8×12 | |
| L1 | 72 | |
| T | 8 | |
| N | 8 | |
| G | 12 | |
| K | 6.3 | |
| d1 | 3.3 | |
| 油嘴规格 | G-M6 | |
| 宽度W1 | 28 | |
| 高度H1 | 23 | |
| 节距P | 80 | |
| E std. | 20 | |
| D × h × d | 11×9×7 | |
| 动负荷CkN | 32.9 | |
| 静负荷CokN | 53.1 | |
| 容许静力矩 MPkN-m 单* |
0.60 | |
| 容许静力矩 MPkN-m 双* |
3.15 | |
| 容许静力矩 MYkN-m 单* |
0.60 | |
| 容许静力矩 MYkN-m 双* |
3.15 | |
| 容许静力矩 MRkN-m |
0.74 | |
| 滑块重量kg | 0.82 | |
| 导轨重量kg/m | 4.4 |
| 产品用途 |
|
机械加工中心 / NC车床 / 重切削用机械的XYZ轴 / 磨床的工作台进给轴 铣床/立式或横式镗床 / 刀具导向部 / 工作机械的Z轴 / 自动涂装机 / 工业用机器人 各种高速材料供给装置 / 一般工业机械的Z轴 / 印刷线路板的打孔机 / 电火花加工机 / 测定器/精密XY平台 |
