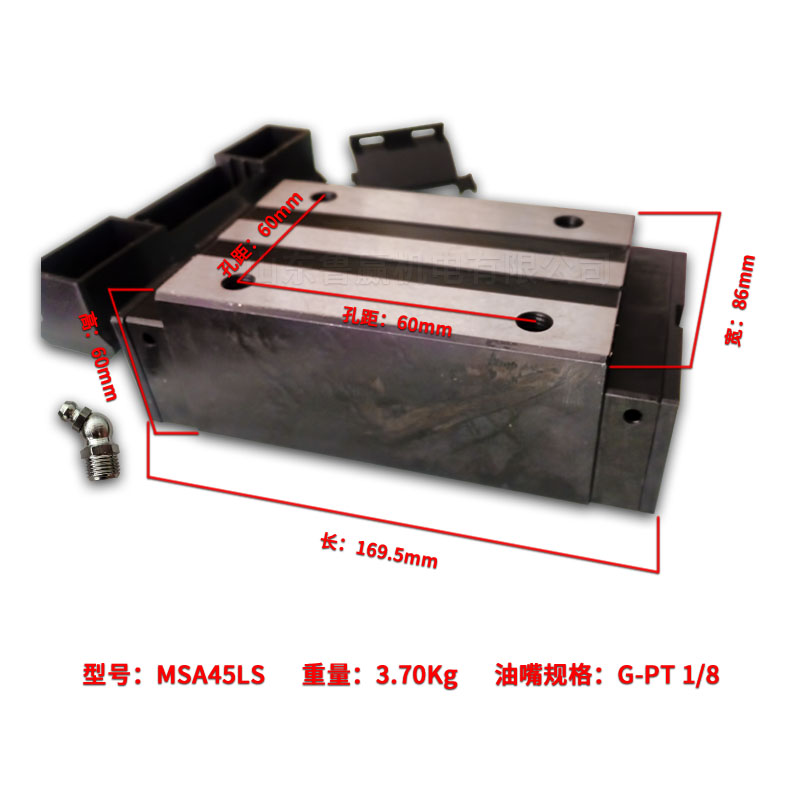

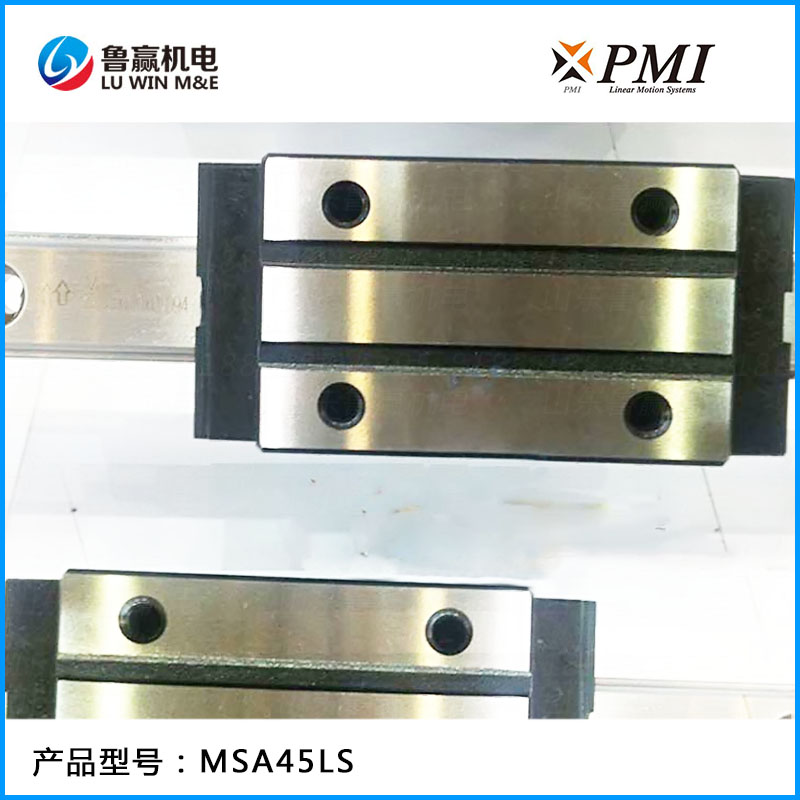

MSA45LSSSFCN

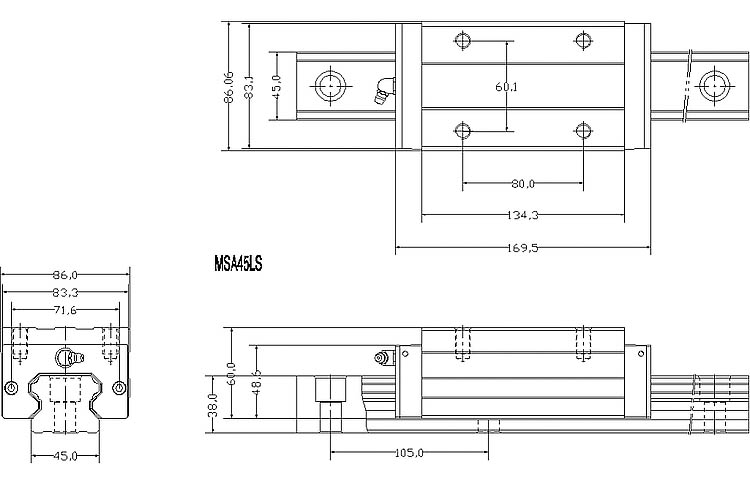

    示意图  单位:mm 参数 数据详情
高度H 70
宽度W 86
长度L 169.5
W2 20.5
H2 10
B 60
C 80
S × l M10×17
L1 134.3
T 16
N 20
G 13.5
K 10.6
d1 3.3
油嘴规格 G-PT1/8
宽度W1 45
高度H1 38
节距P 105
E std. 22.5
D × h × d 20×17×14
动负荷CkN 102.4
静负荷CokN 157.3
容许静力矩
MPkN-m 单*
3.13
容许静力矩
MPkN-m 双*
16.95
容许静力矩
MYkN-m 单*
3.13
容许静力矩
MYkN-m 双*
16.95
容许静力矩
MRkN-m
3.43
滑块重量kg 3.7
导轨重量kg/m 11.5
产品用途

机械加工中心 / NC车床 / 重切削用机械的XYZ轴 / 磨床的工作台进给轴

铣床/立式或横式镗床 / 刀具导向部 / 工作机械的Z轴 / 自动涂装机 / 工业用机器人

各种高速材料供给装置 / 一般工业机械的Z轴 / 印刷线路板的打孔机 / 电火花加工机 / 测定器/精密XY平台
