MSA30ESSFCN

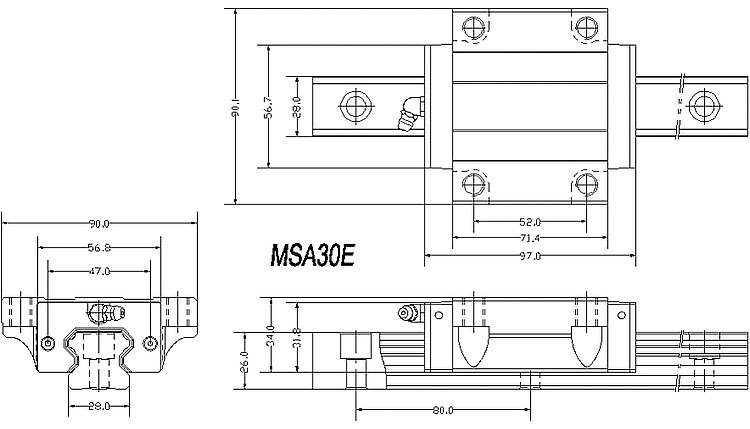

    示意图  单位:mm 参数 数据详情
高度H 42
宽度W 90
长度L 97
W2 31
H2 8
B 72
C 52
S × l M10×18
L1 71.4
T 11
T1 18
T2 10
N 7
G 12
K 6.8
d1 3.3
油嘴规格 G-M6
宽度W1 28
高度H1 26
节距P 80
E std. 20
D × h × d 14×12×9
动负荷CkN 39.2
静负荷CokN 57.8
容许静力矩
MPkN-m 单*
0.62
容许静力矩
MPkN-m 双*
3.67
容许静力矩
MYkN-m 单*
0.62
容许静力矩
MYkN-m 双*
3.67
容许静力矩
MRkN-m
0.79
滑块重量kg 1.09
导轨重量kg/m 4.8
产品用途

机械加工中心 / NC车床 / 重切削用机械的XYZ轴 / 磨床的工作台进给轴

铣床/立式或横式镗床 / 刀具导向部 / 工作机械的Z轴 / 自动涂装机 / 工业用机器人

各种高速材料供给装置 / 一般工业机械的Z轴 / 印刷线路板的打孔机 / 电火花加工机 / 测定器/精密XY平台
