MSA45ASSFCN

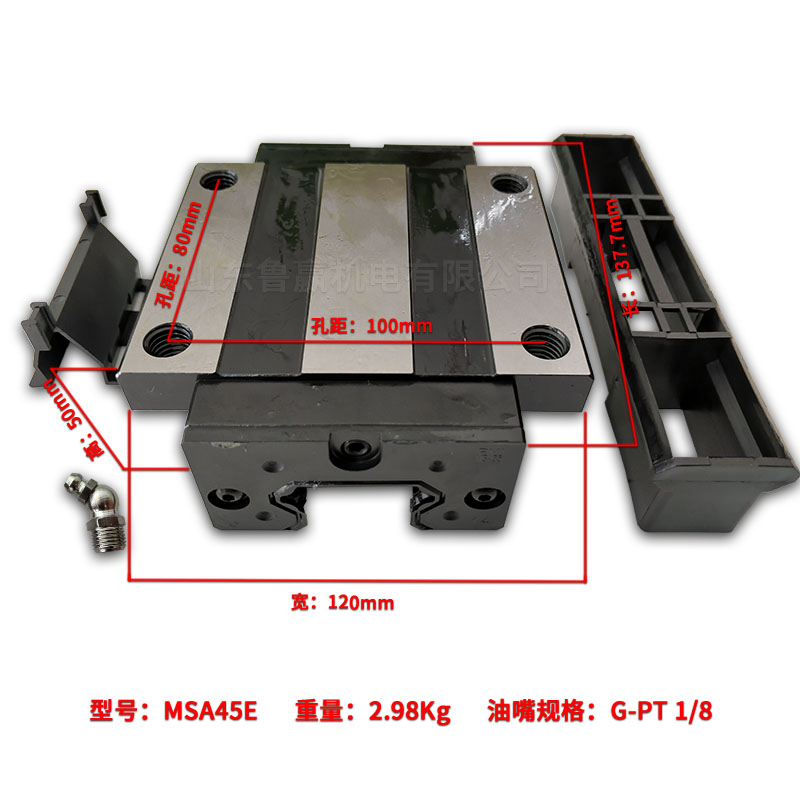

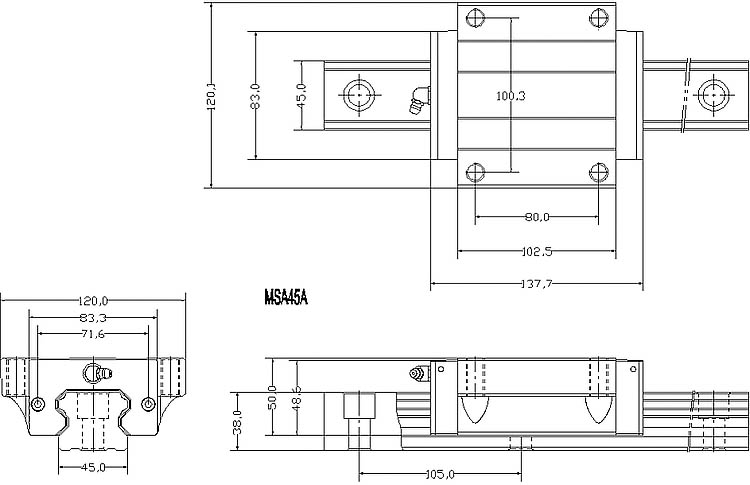

    示意图  单位:mm 参数 数据详情
高度H 60
宽度W 120
长度L 137.7
W2 37.5
H2 10
B 100
C 80
S × l M12×25
L1 102.5
T 13
T1 25
N 10
G 13.5
K 10.6
d1 3.3
油嘴规格 G-PT1/8
宽度W1 45
高度H1 38
节距P 105
E std. 22.5
D × h × d 20×17×14
动负荷CkN 83.8
静负荷CokN 117.9
容许静力矩
MPkN-m 单*
1.81
容许静力矩
MPkN-m 双*
10.67
容许静力矩
MYkN-m 单*
1.81
容许静力矩
MYkN-m 双*
10.67
容许静力矩
MRkN-m
2.57
滑块重量kg 2.98
导轨重量kg/m 11.5
产品用途

机械加工中心 / NC车床 / 重切削用机械的XYZ轴 / 磨床的工作台进给轴

铣床/立式或横式镗床 / 刀具导向部 / 工作机械的Z轴 / 自动涂装机 / 工业用机器人

各种高速材料供给装置 / 一般工业机械的Z轴 / 印刷线路板的打孔机 / 电火花加工机 / 测定器/精密XY平台

注:MSA45ASSFCN尺寸与MSA45ESSFCN相同,只有上下锁的区别。
