MSA15ASSFCN

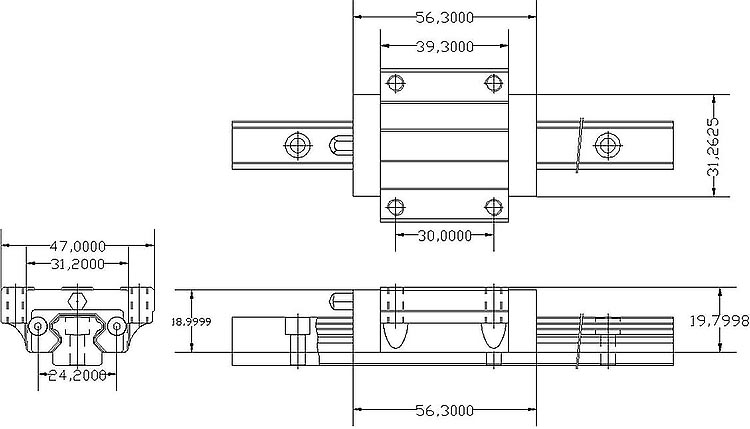

    示意图  单位:mm 参数 数据详情
高度H 24
宽度W 47
长度L 56.3
W2 16
H2 4.2
B 38
C 30
S × l M5×11
L1 39.3
T 7
T1 11
N 4.3
G 7
K 5.7
d1 3.3
油嘴规格 G-M4
宽度W1 15
高度H1 15
节距P 60
E std. 20
D × h × d 7.5×5.3×4.5
动负荷CkN 11.8
静负荷CokN 18.9
容许静力矩
MPkN-m 单*
0.12
容许静力矩
MPkN-m 双*
0.68
容许静力矩
MYkN-m 单*
0.12
容许静力矩
MYkN-m 双*
0.68
容许静力矩
MRkN-m
0.14
滑块重量kg 0.18
导轨重量kg/m 1.5
产品用途

机械加工中心 / NC车床 / 重切削用机械的XYZ轴 / 磨床的工作台进给轴

铣床/立式或横式镗床 / 刀具导向部 / 工作机械的Z轴 / 自动涂装机 / 工业用机器人

各种高速材料供给装置 / 一般工业机械的Z轴 / 印刷线路板的打孔机 / 电火花加工机 / 测定器/精密XY平台

注:MSA15ASSFCN尺寸与MSA15ESSFCN相同,只有上下锁的区别。
