MSA35ESSFCN

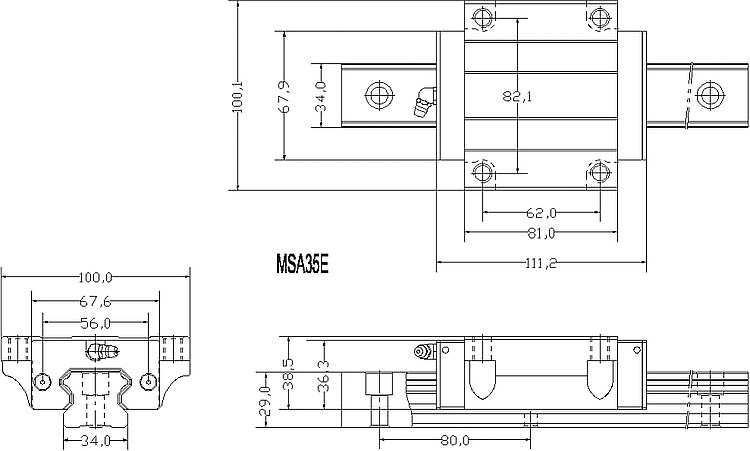

    示意图  单位:mm 参数 数据详情
高度H 48
宽度W 100
长度L 111.2
W2 33
H2 9.5
B 82
C 62
S × l M10×13
L1 81
T 13
T1 21
T2 13
N 8
G 11.5
K 8.6
d1 3.3
油嘴规格 G-M6
宽度W1 34
高度H1 29
节距P 80
E std. 20
D × h × d 14×12×9
动负荷CkN 52.0
静负荷CokN 75.5
容许静力矩
MPkN-m 单*
0.93
容许静力矩
MPkN-m 双*
5.47
容许静力矩
MYkN-m 单*
0.93
容许静力矩
MYkN-m 双*
5.47
容许静力矩
MRkN-m
1.25
滑块重量kg 1.61
导轨重量kg/m 6.6
产品用途

机械加工中心 / NC车床 / 重切削用机械的XYZ轴 / 磨床的工作台进给轴

铣床/立式或横式镗床 / 刀具导向部 / 工作机械的Z轴 / 自动涂装机 / 工业用机器人

各种高速材料供给装置 / 一般工业机械的Z轴 / 印刷线路板的打孔机 / 电火花加工机 / 测定器/精密XY平台
