MSB低组装直线导轨系列

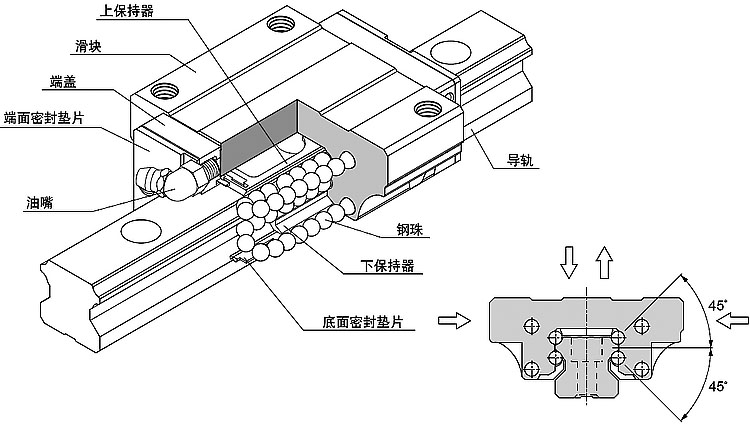

产品结构

产品特性

MSB系列线性导轨采用4列圆弧接触式及45°接触角的钢珠列设计,提供径向、反径向及横方 向四方向的相同额定负荷能力,无论X、Y、Z等轴的各种安装方式都可以使用,并且可在维 持低摩擦阻力情况下均匀的施以预压,增强四个受力方向的刚性,特别适合高精度与高负 荷的运动方式。

专利的润滑油路设计,能够均匀的将润滑油脂注入每个循环回路,无论各种安装方式都可 以获得最佳的润滑效果,并且提升整体的行走顺畅度与使用寿命,实现高精度、高可靠度 及平滑稳定的直线运动需求

低组装,四方向等负荷设计

滑块高度较低的断面设计与4列钢珠45°圆弧接触角的设计,除了提供径向、反径向及横方向四方向的相同额定负荷能力,并且能够施加足够的预压增强其刚性,适合各种安装方式的应用。

行走顺畅度佳,低噪音

简单圆滑的钢珠回流路径设计,并采用耐冲击的强化合成树脂之钢珠循环配件,运转顺畅 度佳,噪音度低。

具自动调心能力

正面组合(DF组合) 的圆弧沟槽设计,使其具有自动调心的能力,即使给于预压也能够吸收 安装误差,并维持平滑稳定、高精度的直线运动。

具互换之特性

在严密的制造精度管控下,尺寸能够维持在稳定的公差内,所以对于互换型直线导轨,组装时可将滑块任意配装在同型号的导轨上,并且保持其相同的顺畅度、预压及精度,组装与维修最容易。

MSB型号列表
MSB15系列 MSB20系列 MSB25系列 MSB30系列
MSB35系列 - - -

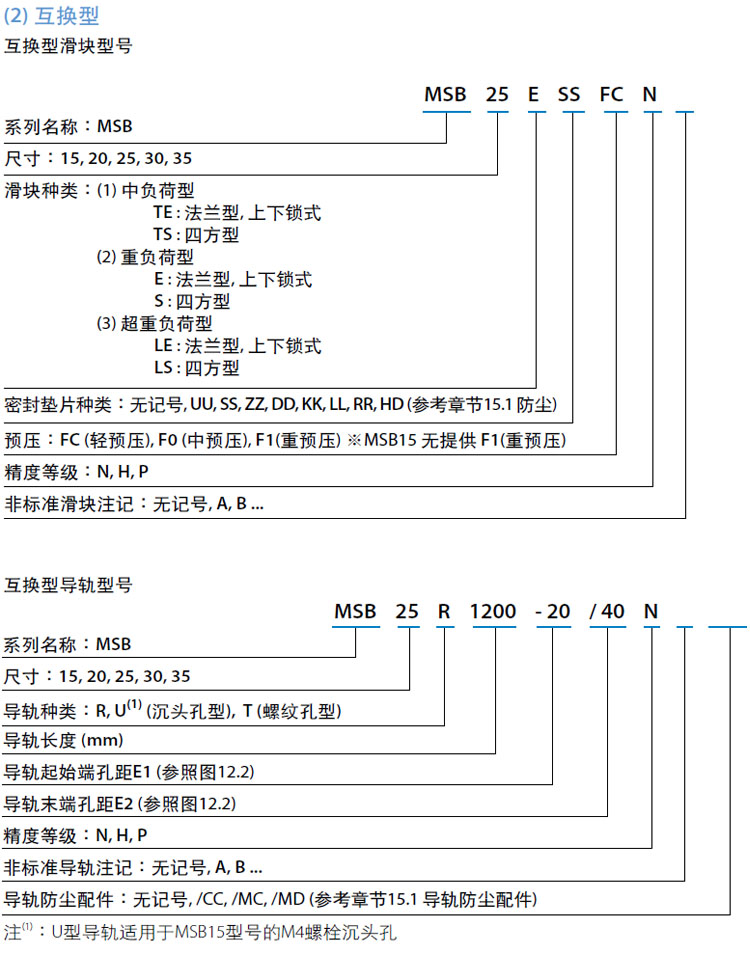

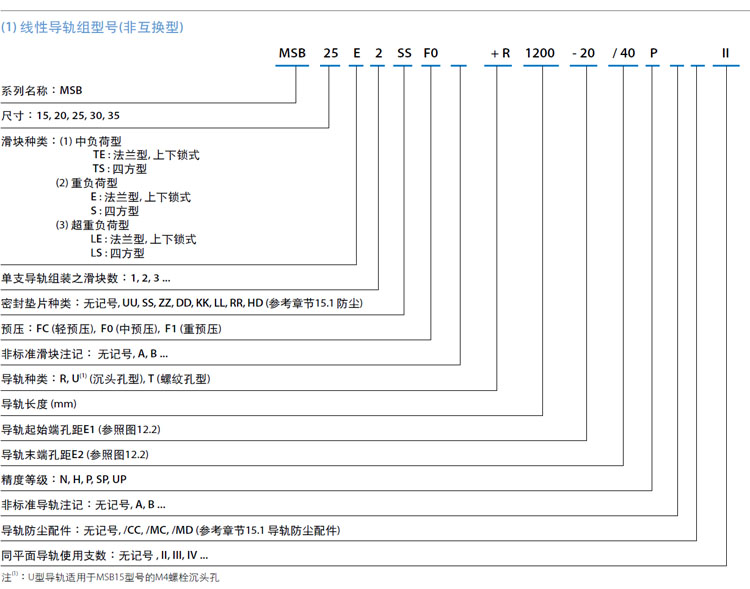

型号列表(详细)

MSB低组装系列
MSB-R系列导轨 MSB15-R1000-N MSB20-R1000-N MSB25-R1000-N
MSB30-R1000-N MSB35-R1000-N -
MSB-S系列滑块 MSB15SSSFCN MSB20SSSFCN MSB25SSSFCN
MSB30SSSFCN MSB35SSSFCN -
MSB-E系列滑块 MSB15ESSFCN MSB20ESSFCN MSB25ESSFCN
MSB30ESSFCN MSB35ESSFCN -
MSB-TS系列滑块 MSB15TSSSFCN MSB20TSSSFCN MSB25TSSSFCN
MSB30TSSSFCN MSB35TSSSFCN -
MSB-TE系列滑块 MSB15TESSFCN MSB20TESSFCN MSB25TESSFCN
MSB30TESSFCN MSB35TESSFCN -
MSB-LE/MSB-LS系列滑块 MSB35LESSFCN MSB35LSSSFCN -

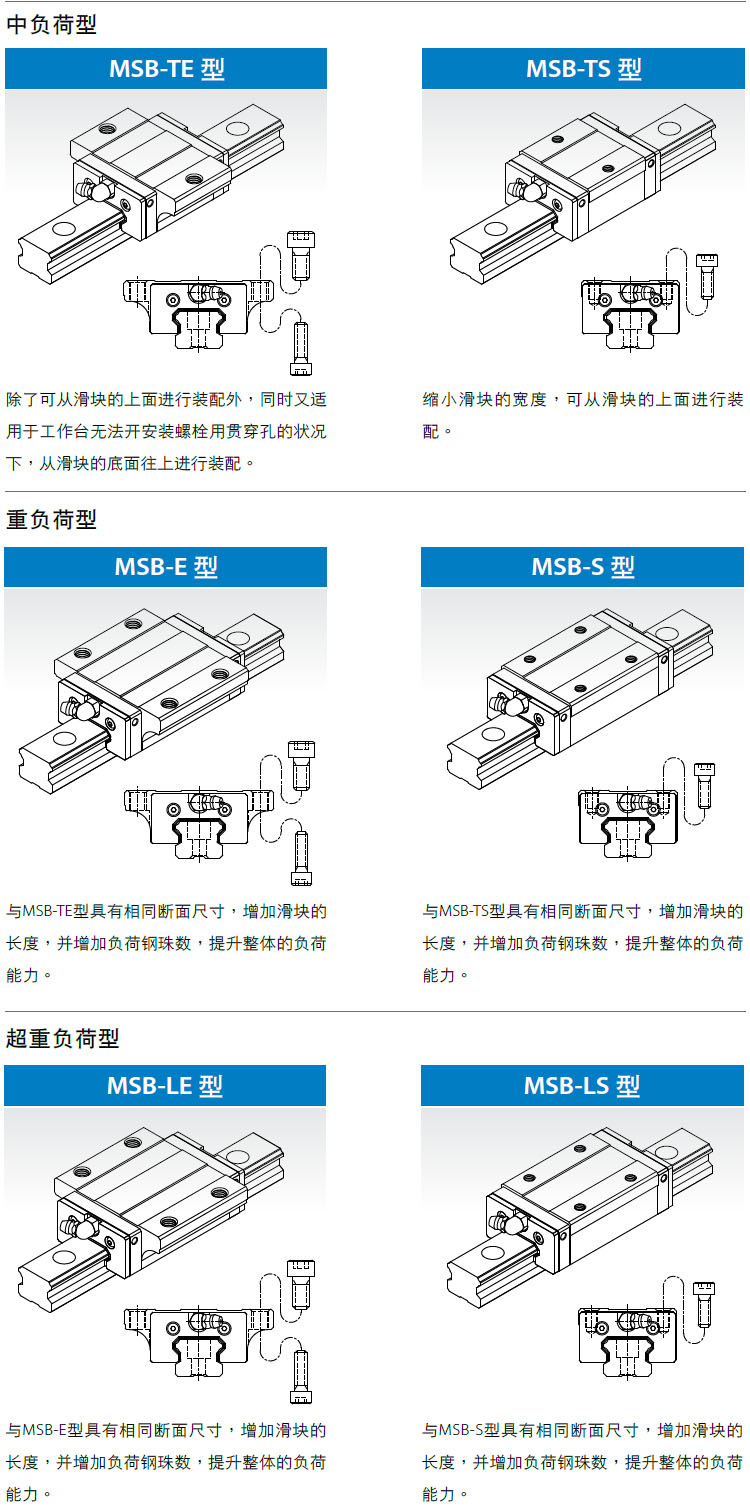

滑块型式

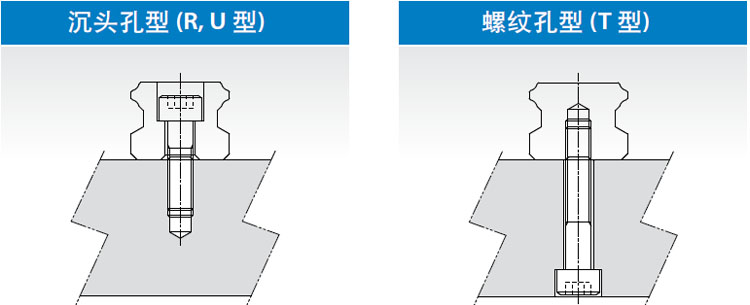

导轨型式

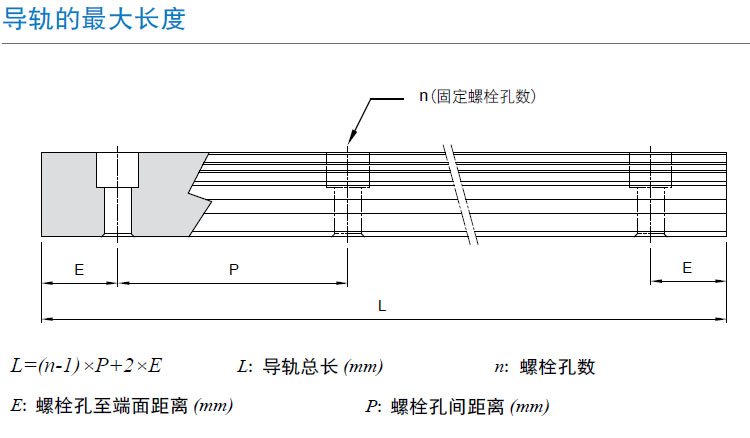

型 号 MSB 15 MSB 20 MSB 25 MSB 30 MSB 35
标准节距(P) 60 60 60 80 80
标准端距(Estd.) 20 20 20 20 20
最小端距(Emin.) 5 6 7 7 8
最大长度(L0 max.) 4000 4000 4000 4000 4000
单位:mm

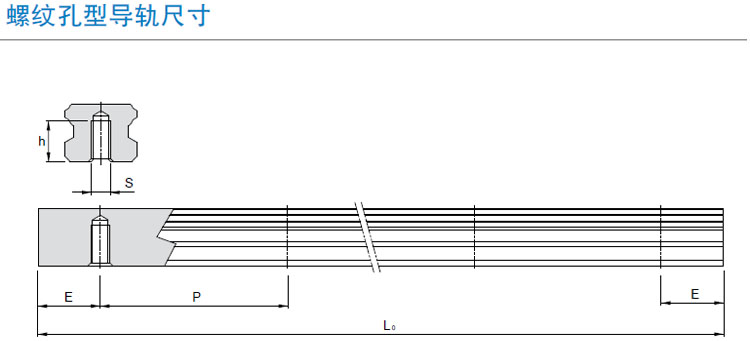

产品型号 MSB 15 T MSB 20 T MSB 25 T MSB 30 T MSB 35 T
S M5 M6 M6 M8 M8
h(mm) 7 9 10 14 16

MSB-E / MSB-TE 尺寸表

单位:mm
产品
型号
MSB 15 TE
MSB 15 E
MSB 20 TE
MSB 20 E
MSB 25 TE
MSB 25 E
MSB 30 TE
MSB 30 E
MSB 35 TE
MSB 35 E
MSB 35 LE
高度H 24 28 33 42 48
宽度W 52 59 73 90 100
长度L

40

57

48

57

60.2

82

68

96.7

78

112

137.5

W2 18.5 19.5 25 31 33
H2 4.5 6 7 9.5 9.5
B 41 49 60 72 82
C -
26
-
32
-
35
-
40
-
50
62
S × l M5×7 M6×9 M8×10 M10×10 M10×13
L1

23.5

40.5

29

48

8.7

60.5

43.3

72

46

80

105.5

T 5 5 7 7 9
T1 7 9 10 10 13
N 5.5 5.5 6 8 8.5
G 5.5 12 12 12 12
K 5.1 5.9 6.3 6.3 9.8
d1 3.3 3.3 3.3 3.3 3.3
油嘴规格 G-M4 G-M6 G-M6 G-M6 G-M6
单位:mm
产品
型号
MSB 15 TE
MSB 15 E
MSB 20 TE
MSB 20 E
MSB 25 TE
MSB 25 E
MSB 30 TE
MSB 30 E
MSB 35 TE
MSB 35 E
MSB 35 LE
宽度 W1 15 20 23 28 34
高度 H1 12.5 15 18 23 27.5
节距 P 60 60 60 80 80
E std. 20 20 20 20 20
D×h×d 6×4.5×3.5
7.5×5.3×4.5
9.5×8.5×6 11×9×7 11×9×7 14×12×9
动负荷 C kN

6.7

10.0

9.7

13.9

15.6

22.3

23.1

32.9

35.7

52.0

63.6

静负荷 Co kN

9.6

16.9

14.2

23.6

22.1

36.9

31.8

53.1

44.0

75.5

100.6

静力矩 MP

kN-m

*

0.04

0.10

0.07

0.18

0.13

0.35

0.23

0.60

0.34

0.93

1.60

静力矩 MP

kN-m

*

0.26

0.61

0.44

0.97

0.91

1.87

1.39

3.15

2.81

5.47

8.67

静力矩

MY

kN-m

*

0.04

0.10

0.07

0.18

0.13

0.35

0.23

0.60

0.34

0.93

1.60

静力矩 MY

kN-m

*

0.26

0.61

0.44

0.97

0.91

1.87

1.39

3.15

2.81

5.47

8.67

静力矩 MR

kN-m

0.07

0.13

0.14

0.24

0.26

0.43

0.45

0.74

0.75

1.28

1.67

滑块 kg

0.12

0.21

0.20

0.34

0.39

0.60

0.65

1.08

0.91

1.61

1.80

导轨

kg/m

1.2 2 3 4.4 6.2
注: MSB15导轨螺栓沉头孔提供M3 (6x4.5x3.5)或M4 (7.5x5.3x4.5)两种规格选用,M3螺栓沉头孔的导轨型号以 MSB15R表示,而M4螺栓沉头孔的导轨型号以MSB15U表示。
*: 单:单滑块 / 双:双滑块紧密接触。
注: 滚珠型系列线性导轨基本额定动负荷的额定疲劳寿命为50km,将50km的额定疲劳寿命的C换算成100km的额定疲劳寿命的C100可利用下式C=C100 × 1.26

MSB-TS / MSB-S 尺寸表

单位:mm
产品
型号
MSB15TS
MSB15S
MSB20TS
MSB20S
MSB25TS
MSB25S
MSB30TS
MSB30S
MSB35TS
MSB35S
MSBLS
高度H 24 28 33 42 48
宽度W 34 42 48 60 70
长度L

40

57

48

>67

60.2

82

68

96.7

78

112

137.5

W2 9.5 11 12.5 16 18
H2 4.5 6 7 9.5 9.5
B 26 32 35 40 50
C -
26
-
32
-
35
-
40
-
50
72
S×l M4×6 M5×7 M6×9 M8×12 M8×12
L1

23.5

40.5

29

48

38.7

60.5

43.3

72

46

80

105.5

T 6 6 8 8 12.5
T1 5.5 5.5 6 8 8.5
N 5.5 12 12 12 11.5
G 5.5 12 12 12 11.5
K 5.1 5.9 6.3 6.3 9.8
d1 3.3 3.3 3.3 3.3 3.3
油嘴规格 G-M4 G-M6 G-M6 G-M6 G-M6
单位:mm
产品
型号
MSB15TS
MSB15S
MSB20TS
MSB20S
MSB25TS
MSA25S
MSB30TS
MSB30S
MSB35TS
MSB35S
MSB35LS
宽度 W1 15 20 23 28 34
高度 H1 12.5 15 18 23 27.5
节距 P 60 60 60 80 80
E std. 20 20 20 20 20
D×h×d

6×4.5×3.5

7.5×5.3×4.5

9.5×8.5×6 11×9×7 11×9×7 14×12×9
动负荷 C kN

11.8

10.0

9.7

13.9

15.6

22.3

23.1

32.9

35.7

52.0

63.6

静负荷 Co kN

9.6

16.9

14.2

23.6

22.1

36.9

31.8

53.1

44.0

75.5

100.6

静力矩 MP

kN-m

*

0.04

0.10

0.07

0.18

0.13

0.35

0.23

0.60

0.34

0.93

1.60

静力矩 MP

kN-m

*

0.26

0.61

0.44

0.97

0.91

1.87

1.39

3.15

2.81

5.47

8.67

静力矩

MY

kN-m

*

0.04

0.10

0.07

0.18

0.13

0.35

0.23

0.60

0.34

0.93

1.60

静力矩 MY

kN-m

*

0.26

0.61

0.44

0.97

0.91

1.87

1.39

3.15

2.81

5.47

8.67

静力矩 MR

kN-m

0.07

0.13

0.14

0.24

0.26

0.43

0.45

0.74

0.75

1.28

1.67

滑块 kg

0.09

0.16

0.16

0.26

0.29

0.45

0.52

0.82

0.81

1.13

1.49

导轨

kg/m

1.5 2.4 3.4 4.8 6.6
注: MSB15导轨螺栓沉头孔提供M3 (6x4.5x3.5)或M4 (7.5x5.3x4.5)两种规格选用,M3螺栓沉头孔的导轨型号以 MSB15R表示,而M4螺栓沉头孔的导轨型号以MSB15U表示。
*: 单:单滑块 / 双:双滑块紧密接触。
注: 滚珠型系列线性导轨基本额定动负荷的额定疲劳寿命为50km,将50km的额定疲劳寿命的C换算成100km的额定疲劳寿命的C100可利用下式C=C100 × 1.26
