MSA重负荷直线导轨系列

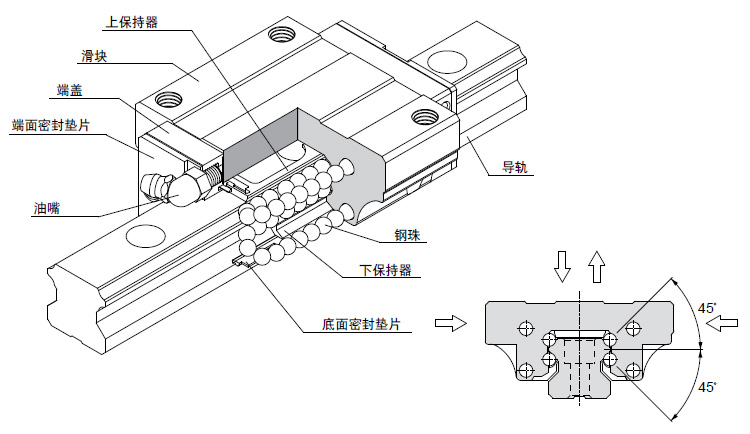

产品结构

产品特性

MSA系列直线导轨采用4列圆弧接触式及45°触角的钢珠列设计,提供径向、反径向及横方向四方向的相同额定负荷能力,无论X、Y、Z等轴的各种安装方式都可以使用,并且可在维持低摩擦阻力情况下均匀的施以预压,增强四个受力方向的刚性,特别适合高精度与高负荷的运动方式。 专利的润滑油路设计,能够均匀的将润滑油脂注入每个循环回路,无论各种安装方式都可以获得最佳的润滑效 果,并且提升整体的行走顺畅度与使用寿命,实现高精度、高可靠度及平滑稳定的直线运动需求。

高刚性,四方向等负荷设计

滑块的高刚性断面设计与4列钢珠45°圆弧接触角的设计,除了提供径向、反径向及横方向四方向的相同额定负荷能力,并且能够施加足够的预压增强其刚性,适合各种安装方式的应用。

具自动调心能力

正面组合(DF组合) 的圆弧沟槽设计,使其具有自动调心的能力,即使给于预压也能够吸收安装误差,并维持平滑稳定、高精度的直线运动。

行走顺畅度佳,低噪音

简单圆滑的钢珠回流路径设计,并采用耐冲击的强化合成树脂之钢珠循环配件,运转顺畅度佳,噪音度低。

具互换之特性

在严密的制造精度管控下,尺寸能够维持在稳定的公差内,所以对于互换型直线导轨,组装时可将滑块任意配装在同型号的导轨上,并且保持其相同的顺畅度、预压及精度,组装与维修最容易。

MSA型号列表
MSA15系列 MSA20系列 MSA25系列 MSA30系列
MSA35系列 MSA45系列 MSA55系列 MSA65系列

型号列表(详细)

MSA重负荷系列
MSA-R系列导轨 MSA15-R1000-N MSA20-R1000-N MSA25-R1000-N MSA30-R1000-N
MSA35-R1000-N MSA45-R1000-N MSA55-R1000-N MSA65-R1000-N
MSA-S系列滑块 MSA15SSSFCN MSA20SSSFCN MSA25SSSFCN MSA30SSSFCN
MSA35SSSFCN MSA45SSSFCN MSA55SSSFCN MSA65SSSFCN
MSA-A/E系列滑块 MSA15ASSFCN
MSA15ESSFCN
MSA20ASSFCN
MSA20ESSFCN
MSA25ASSFCN
MSA25ESSFCN
MSA30ASSFCN
MSA30ESSFCN
MSA35ASSFCN
MSA35ESSFCN
MSA45ASSFCN
MSA45ESSFCN
MSA55ASSFCN
MSA55ESSFCN
MSA65ASSFCN
MSA65ESSFCN
MSA-LS系列滑块 - MSA20LSSSFCN MSA25LSSSFCN MSA30LSSSFCN
MSA35LSSSFCN MSA45LSSSFCN MSA55LSSSFCN MSA65LSSSFCN
MSA-LA/E系列滑块 - MSA20LASSFCN
MSA20LESSFCN
MSA25LASSFCN
MSA25LESSFCN
MSA30LASSFCN
MSA30LESSFCN
MSA35LASSFCN
MSA35LESSFCN
MSA45LASSFCN
MSA45LESSFCN
MSA55LASSFCN
MSA55LESSFCN
MSA65LASSFCN
MSA65LESSFCN

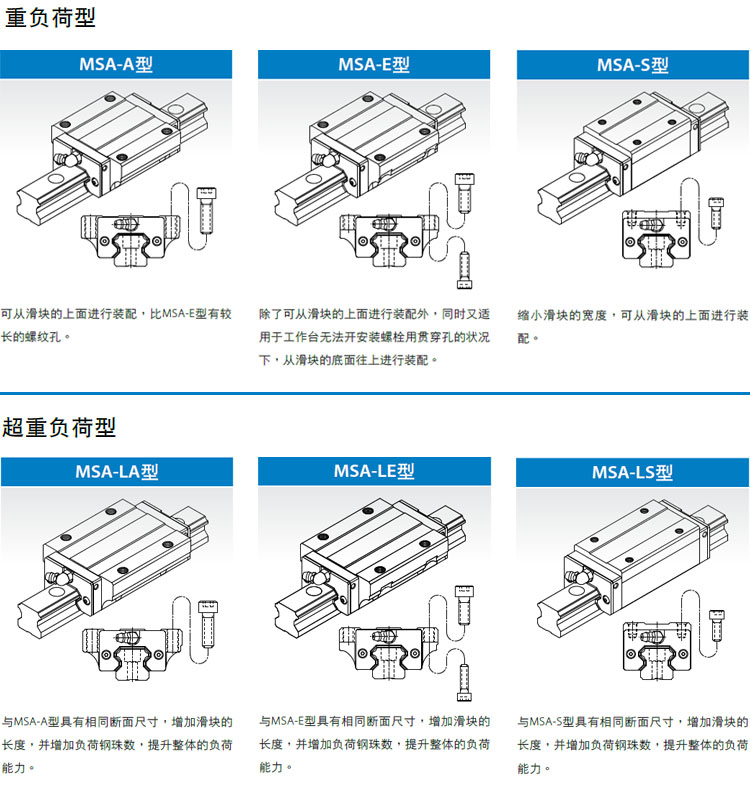

滑块型式

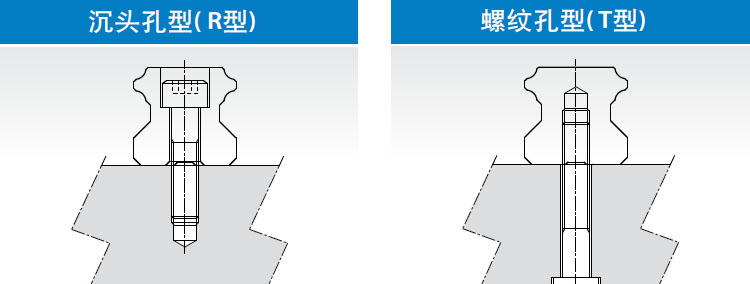

导轨型式

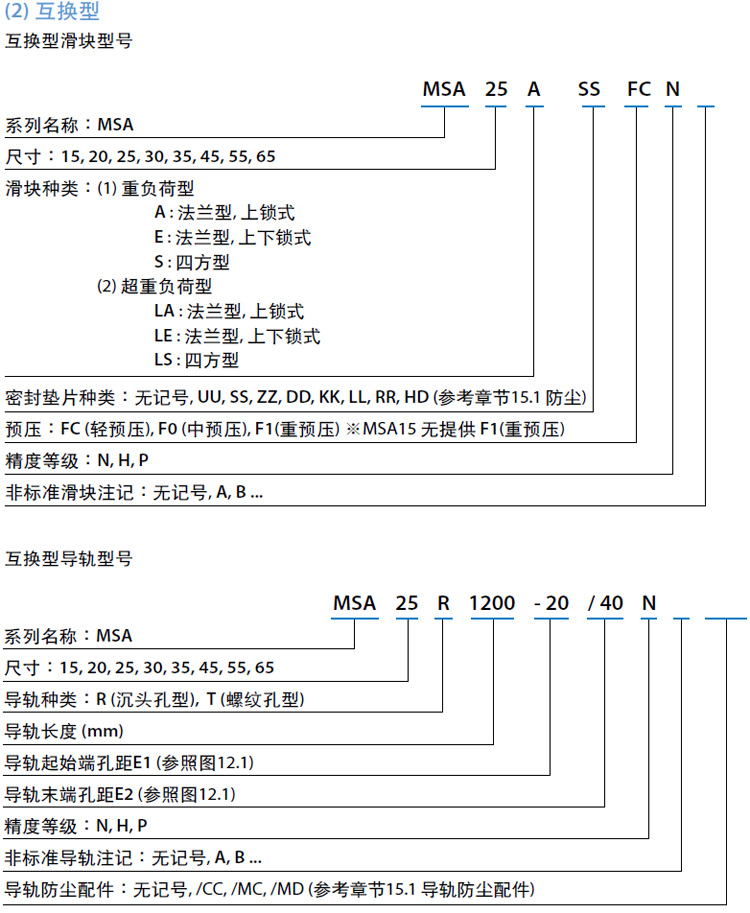

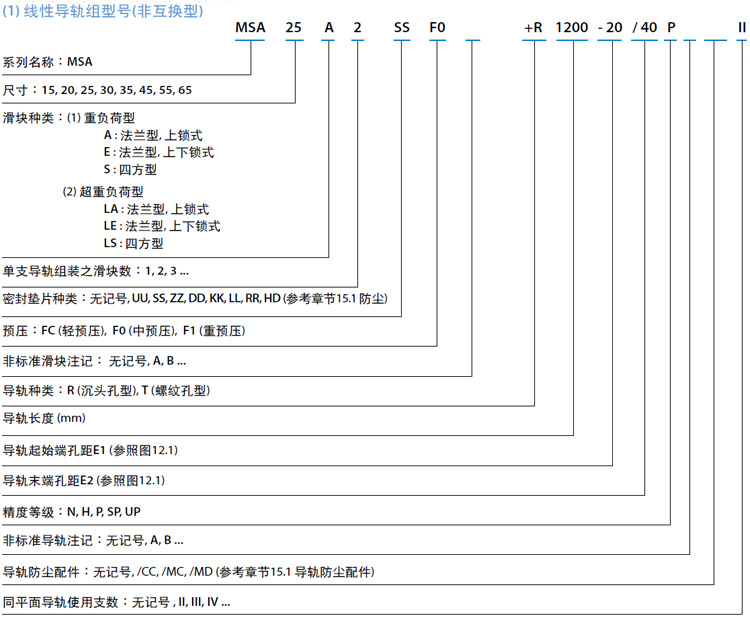

命名规则

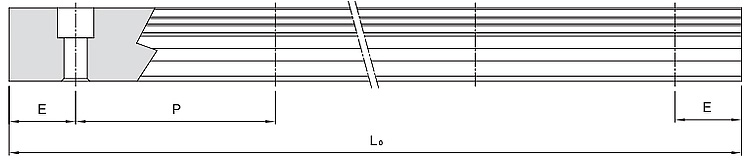

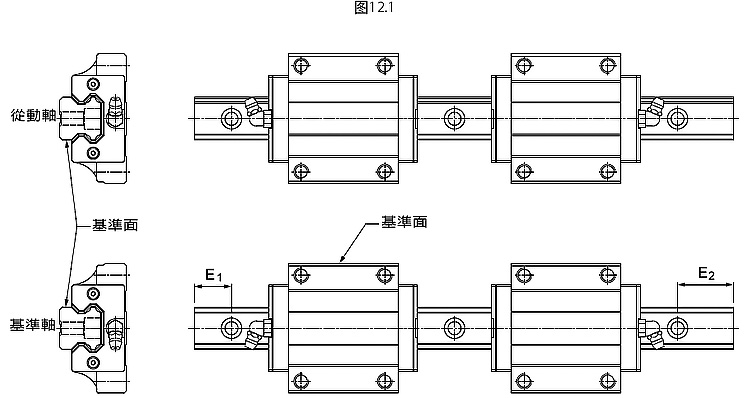

导轨的最大长度

型 号 MSA 15 MSA 20 MSA 25 MSA 30 MSA 35 MSA 45 MSA 55 MSA 65
标准节距(P) 60 60 60 80 80 105 120 150
标准端距(Estd.) 20 20 20 20 20 22.5 30 35
最小端距(Emin.) 5 6 7 8 8 11 13 14
最大长度(L0 max.) 2000 4000 4000 4000 4000 4000 4000 4000
单位:mm

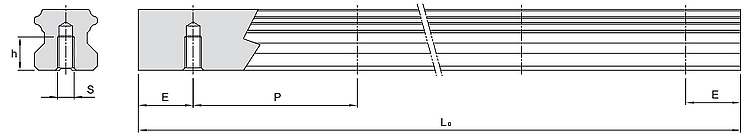

螺纹孔型导轨尺寸

产品型号 MSA 15 T MSA 20 T MSA 25 T MSA 30 T MSA 35 T MSA 45 T MSA 55 T MSA 65 T
S M5 M6 M6 M8 M8 M12 M14 M20
h(mm) 8 10 12 15 17 24 24 30

MSA-A / MSA-LA 尺寸表

单位:mm
产品
型号
MSA 15 A MSA 20 A
MSA 20 LA
MSA 25 A
MSA 25 LA
MSA 30 A
MSA 30 LA
MSA 35 A
MSA 35 LA
MSA 45 A
MSA 45 LA
高度H 24 30 36 42 48 60
宽度W 47 63 70 90 100 120
长度L 56.3 72.9
88.8
81.6
100.6
97
119.2
111.2
136.6
137.7
169.5
W2 16 21.5 23.5 31 33 37.5
H2 4.2 5 6.5 8 9.5 10
B 38 53 57 72 82 100
C 30 40 45 52 62 80
S × l M5×11 M6×10 M8×16 M10×18 M10×21 M12×25
L1 39.33

51.3

67.2

59

78

71.4

93.6

81

106.4

102.5

134.3

T 7 7 11 11 13 13
T1 11 10 16 18 21 25
N 4.3 5 6 7 8 10
G 7 12 12 12 11.5 13.5
K 3.2 5.8 5.8 6.5 8.6 10.6
d1 3.3 3.3 3.3 3.3 3.3 3.3
油嘴规格 G-M4 G-M6 G-M6 G-M6 G-M6 G-PT1/8
单位:mm
产品
型号
MSA 15 A MSA 20 A
MSA 20 LA
MSA 25 A
MSA 25 LA
MSA 30 A
MSA 30 LA
MSA 35 A
MSA 35 LA
MSA 45 A
MSA 45 LA
宽度 W1 15 20 23 28 34 45
高度 H1 15 18 22 26 29 38
节距 P 60 60 60 80 80 105
E std. 20 20 20 20 20 22.5
D×h×d 7.5×5.3×4.5 9.5×8.5×6 11×9×7 14×12×9 14×12×9 20×17×14
动负荷 kN C 11.8

19.2

22.3

28.1

34.4

39.2

47.9

52.0

63.6

83.8

102.4

静负荷 kN Co 18.9

29.5

39.3

42.4

56.6

57.8

77

75.5

100.6

117.9

157.3

静力矩 MP

kN-m

*

0.12

0.23

0.39

0.39

0.67

0.62

1.07

0.93

1.60

1.81

3.13

静力矩 MP

kN-m

*

0.68

1.42

2.23

2.20

3.52

3.67

5.81

5.47

8.67

10.67

16.95

静力矩

MY

kN-m

*

0.12

0.23

0.39

0.39

0.67

0.62

1.07

0.93

1.60

1.81

3.13

静力矩 MY

kN-m

*

0.68

1.42

2.23

2.20

3.52

3.67

5.81

5.47

8.67

10.67

16.95

静力矩 MR

kN-m

0.14

0.29

0.38

0.48

0.63

0.79

1.05

1.25

1.67

2.57

3.43

滑块 kg 0.18

0.4

0.52

0.62

0.82

1.09

1.43

1.61

2.11

2.98

3.9

导轨

kg/m

1.5 2.4 3.4 4.8 6.6 11.5
注: 规格55与65的需求, 请选用MSA-E / MSA-LE之型号
注*: 单:单滑块 / 双:双滑块紧密接触
注: 滚珠型系列直线导轨基本额定动负荷的额定疲劳寿命为50km,将50km的额定疲劳寿命的C换算成100km的额定疲劳寿命的C100可利用下式
C=C100 × 1.26

MSA-E / MSA-LE 尺寸表

单位:mm
产品
型号
MSA15E MSA20E
MSA20LE
MSA25E
MSA25LE
MSA30E
MSA30LE
MSA35E
MSA35LE
MSA45E
MSA45LE
MSA55E
MSA55LE
MSA65E
MSA65LE
高度H 24 30 36 42 48 60 70 90
宽度W 47 63 70 90 100 120 140 170
长度L 56.3 72.9
88.8
81.6
100.6
97
119.2
111.2
136.6
137.7
169.5

161.5

199.5

199

253

W2 16 21.5 23.5 31 33 37.5 43.5 53.5
H2 4.2 5 6.5 8 9.5 10 13 15
B 38 53 57 72 82 100 116 142
C 30 40 45 52 62 80 95 110
S×l M5×11 M6×10 M8×16 M10×18 M10×21 M12×25 M14×17 M16×23
L1 39.33

51.3

67.2

59

78

71.4

93.6

81

106.4

102.5

134.3

119.5

157.5

149

203

T 7 7 11 11 13 13 19 21.5
T1 11 10 16 18 21 25 32 37
T2 7 10 10 10 13 15 17 23
N 4.3 5 6 7 8 10 17 23
G 7 12 12 12 11.5 13.5 13.5 13.5
K 3.2 5.8 5.8 6.5 8.6 10.6 8.6 8.6
d1 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3
油嘴规格 G-M4 G-M6 G-M6 G-M6 G-M6 G-PT1/8 G-PT1/8 G-PT1/8
单位:mm



MSA15E MSA20E
MSA20LE
MSA25E
MSA25LE
MSA30E
MSA30LE
MSA35E
MSA35LE
MSA45E
MSA45LE
MSA55E
MSA55LE
MSA65E
MSA65LE
宽度 W1 15 20 23 28 34 45 53 63
高度 H1 15 18 22 26 29 38 44 53
节距 P 60 60 60 80 80 105 120 150
E std. 20 20 20 20 20 22.5 30 35

D×h×

d

7.5×5.3×

4.5

9.5×8.5×

6

11×9×

7

14×12×

9

14×12×

9

20×17×

14

23×20×

16

26×22×

18

动负荷 kN C 11.8

19.2

22.3

28.1

34.4

39.2

47.9

52.0

63.6

83.8

102.4

123.6

151.1

198.8

253.5

静负荷 kN Co 18.9

29.5

39.3

42.4

56.6

57.8

77

75.5

100.6

117.9

157.3

169.8

226.4

265.3

375.9

静力矩 MP

kN-m

*

0.12

0.23

0.39

0.39

0.67

0.62

1.07

0.93

1.60

1.81

3.13

3.14

5.40

6.11

11.84

静力矩 MP

kN-m

*

0.68

1.42

2.23

2.20

3.52

3.67

5.81

5.47

8.67

10.67

16.95

17.57

28.11

33.71

57.32

静力矩

MY

kN-m

*

0.12

0.23

0.39

0.39

0.67

0.62

1.07

0.93

1.60

1.81

3.13

3.13

5.40

6.11

11.84

静力矩 MY

kN-m

*

0.68

1.42

2.23

2.20

3.52

3.67

5.81

5.47

8.67

10.67

16.95

17.57

28.11

33.71

57.32

静力矩 MR

kN-m

0.14

0.29

0.38

0.48

0.63

0.79

1.05

1.25

1.67

2.57

3.43

4.50

6.00

8.36

11.84

滑块 kg 0.18

0.4

0.52

0.62

0.82

1.09

1.43

1.61

2.11

2.98

3.9

4.17

5.49

8.73

11.89

导轨

kg/m

1.5 2.4 3.4 4.8 6.6 11.5 15.5 21.9

注*: 单:单滑块 / 双:双滑块紧密接触
注: 滚珠型系列直线导轨基本额定动负荷的额定疲劳寿命为50km,将50km的额定疲劳寿命的C换算成100km的额定疲劳寿命的C100可利用下式
C=C100 × 1.26

MSA-S / MSA-LS 尺寸表

单位:mm
产品
型号
MSA15S MSA20S
MSA20LS
MSA25S
MSA25LS
MSA30S
MSA30LS
MSA35S
MSA35LS
MSA45S
MSA45LS
MSA55S
MSA55LS
MSA65S
MSA65LS
高度H 28 30 40 45 55 70 80 90
宽度W 34 44 48 60 70 86 100 126
长度L 56.3 72.9
88.8
81.6
100.6
97
119.2
111.2
136.6
137.7
169.5

161.5

199.5

199

253

W2 905 12 12.5 16 18 20.5 23.5 31.5
H2 4.2 5 6.5 8 9.5 10 13 15
B 26 32 35 40 50 60 75 76
C 26

36

50

35

50

40

60

50

72

60

80

75

95

70

120

S×l M4×5 M5×6 M6×8 M8×10 M8×12 M10×17 M12×18 M16×20
L1 39.33

51.3

67.2

59

78

71.4

93.6

81

106.4

102.5

134.3

119.5

157.5

149

203

T 7.2 8 10 11.7 12.7 16 18 23
N 8.3 5 10 10 15 20 21 19
G 7 12 12 12 11.5 13.5 13.5 13.5
K 3.2 5.8 5.8 6.5 8.6 10.6 8.6 8.6
d1 3.3 3.3 3.3 3.3 3.3 3.3 3.3 3.3
油嘴规格 G-M4 G-M6 G-M6 G-M6 G-M6 G-PT1/8 G-PT1/8 G-PT1/8
单位:mm
产品
型号
MSA15E MSA20E
MSA20LE
MSA25E
MSA25LE
MSA30E
MSA30LE
MSA35E
MSA35LE
MSA45E
MSA45LE
MSA55E
MSA55LE
MSA65E
MSA65LE
宽度 W1 15 20 23 28 34 45 53 63
高度 H1 15 18 22 26 29 38 44 53
节距 P 60 60 60 80 80 105 120 150
E std. 20 20 20 20 20 22.5 30 35

D×h×

d

7.5×5.3×

4.5

9.5×8.5×

6

11×9×

7

14×12×

9

14×12×

9

20×17×

14

23×20×

16

26×22×

18

动负荷 kN C 11.8

19.2

22.3

28.1

34.4

39.2

47.9

52.0

63.6

83.8

102.4

123.6

151.1

198.8

253.5

静负荷 kN Co 18.9

29.5

39.3

42.4

56.6

57.8

77

75.5

100.6

117.9

157.3

169.8

226.4

265.3

375.9

静力矩 MP

kN-m

*

0.12

0.23

0.39

0.39

0.67

0.62

1.07

0.93

1.60

1.81

3.13

3.14

5.40

6.11

11.84

静力矩 MP

kN-m

*

0.68

1.42

2.23

2.20

3.52

3.67

5.81

5.47

8.67

10.67

16.95

17.57

28.11

33.71

57.32

静力矩

MY

kN-m

*

0.12

0.23

0.39

0.39

0.67

0.62

1.07

0.93

1.60

1.81

3.13

3.13

5.40

6.11

11.84

静力矩 MY

kN-m

*

0.68

1.42

2.23

2.20

3.52

3.67

5.81

5.47

8.67

10.67

16.95

17.57

28.11

33.71

57.32

静力矩 MR

kN-m

0.14

0.29

0.38

0.48

0.63

0.79

1.05

1.25

1.67

2.57

3.43

4.50

6.00

8.36

11.84

滑块 kg 0.18

0.3

0.39

0.52

0.68

0.86

1.12

1.45

1.9

2.83

3.7

4.12

4.91

6.43

8.76

导轨

kg/m

1.5 2.4 3.4 4.8 6.6 11.5 15.5 21.9

注*: 单:单滑块 / 双:双滑块紧密接触
注: 滚珠型系列直线导轨基本额定动负荷的额定疲劳寿命为50km,将50km的额定疲劳寿命的C换算成100km的额定疲劳寿命的C100可利用下式
C=C100 × 1.26
