KM20线性模组系列

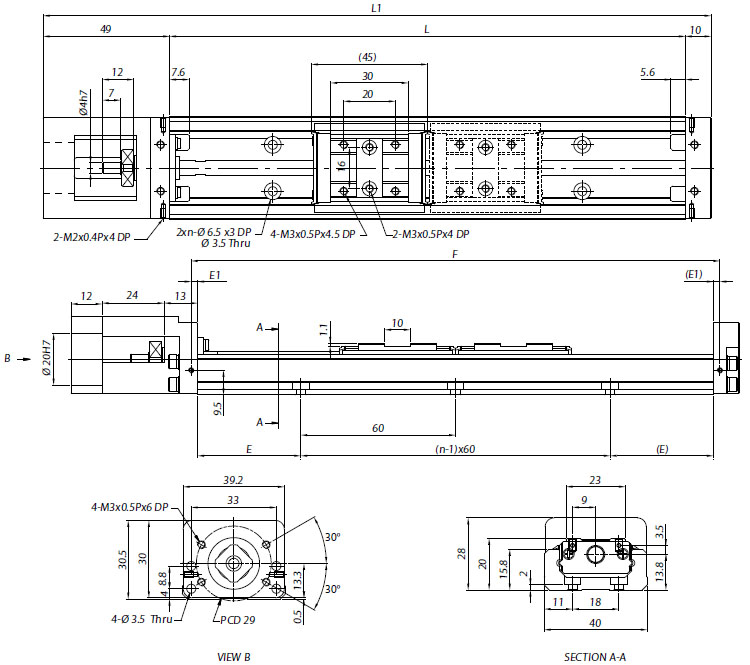

KM20标准型(A、B型) 尺寸表

轨道长度L 总长度L1 最大行程范围 E n E1 F 总重量 (kg)
A型 B型 A型 B型
100 159 41.8 - 20 2 2.5 105 0.472 -
150 209 91.8 46.8 15 3 2.5 155 0.593 0.693
200 259 141.8 96.8 40 3 2.5 205 0.713 0.813
单位:mm  注: B型的最大行程为两个滑块螺帽紧密连接的数值。

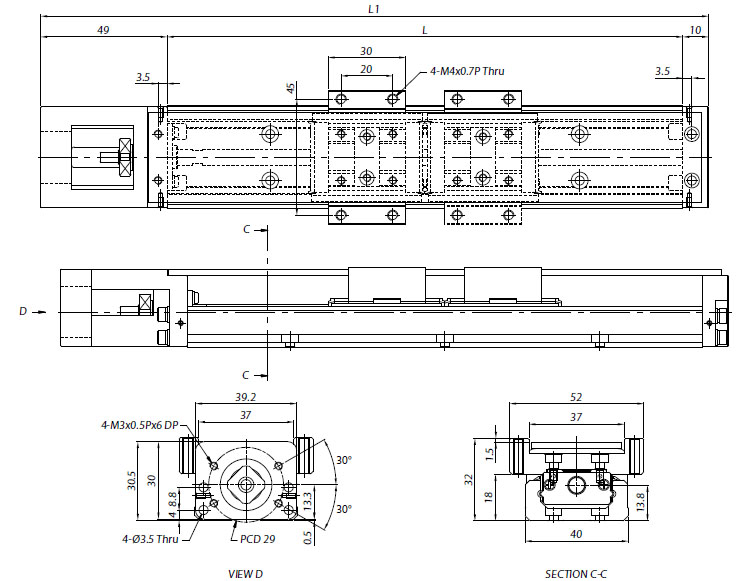

KM20防护罩型(A、B型) 尺寸表

轨道长度L 总长度L1 最大行程范围 总重量 (kg)
A型 B型 A型 B型
100 159 41.8 - 0.764 -
150 209 91.8 46.8 0.776 0.879
200 259 141.8 96.8 0.788 0.891
单位:mm  注: B型的最大行程为两个滑块螺帽紧密连接的数值。
型号 轨道长度  (mm)
标准型 A型 100 150 200 - - -
B型 - 150 200 - - -
防护罩型 A型 100 150 200 - - -
B型 - 150 200 - - -
注:其他参数以及可选配件请参考PMI银泰KM线性模组概述←(请点击连接)
