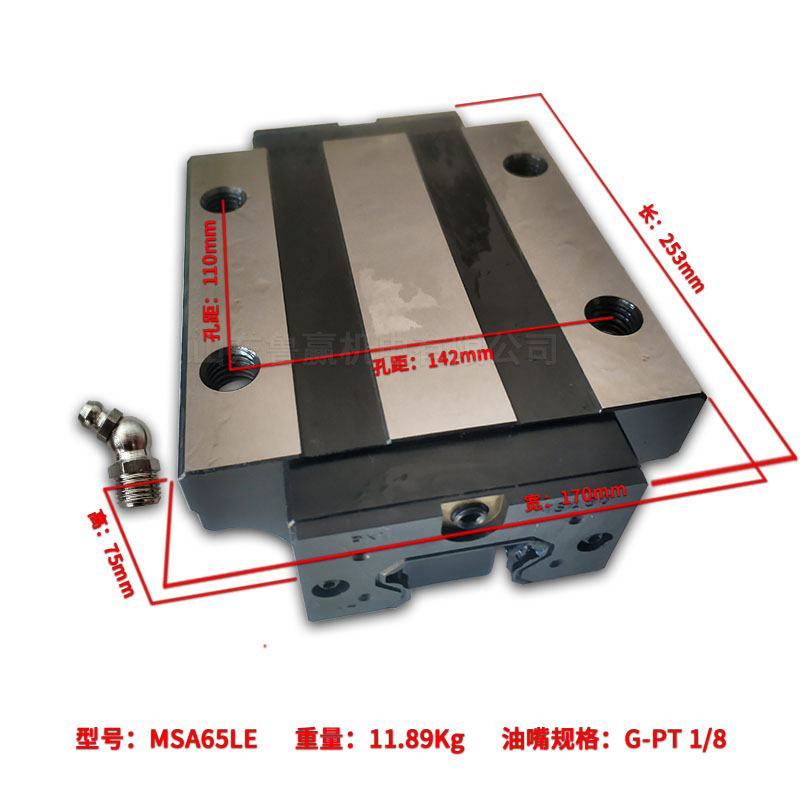

MSA65LESSFCN

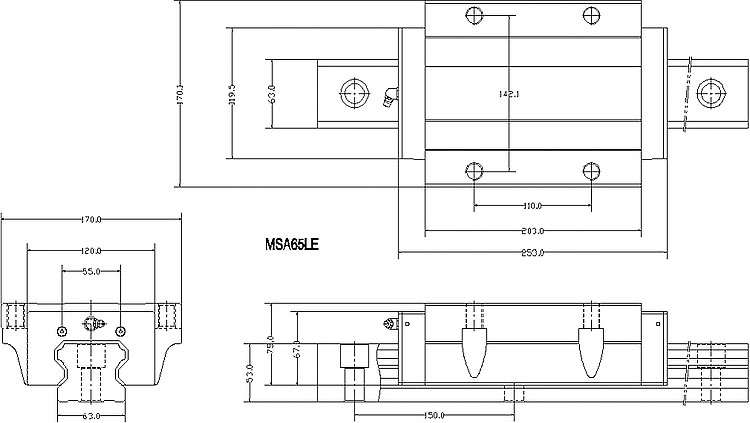

    示意图  单位:mm 参数 数据详情
高度H 90
宽度W 170
长度L 253
W2 53.5
H2 15
B 142
C 110
S × l M16×23
L1 203
T 21.5
T1 37.5
T2 23
N 19
G 13.5
K 8.9
d1 3.3
油嘴规格 G-PT1/8
宽度W1 53
高度H1 44
节距P 120
E std. 30
D × h × d 23×20×16
动负荷CkN 151.1
静负荷CokN 226.4
容许静力矩
MPkN-m 单*
5.40
容许静力矩
MPkN-m 双*
28.11
容许静力矩
MYkN-m 单*
5.40
容许静力矩
MYkN-m 双*
28.11
容许静力矩
MRkN-m
6.00
滑块重量kg 5.49
导轨重量kg/m 15.5
产品用途

机械加工中心 / NC车床 / 重切削用机械的XYZ轴 / 磨床的工作台进给轴

铣床/立式或横式镗床 / 刀具导向部 / 工作机械的Z轴 / 自动涂装机 / 工业用机器人

各种高速材料供给装置 / 一般工业机械的Z轴 / 印刷线路板的打孔机 / 电火花加工机 / 测定器/精密XY平台
