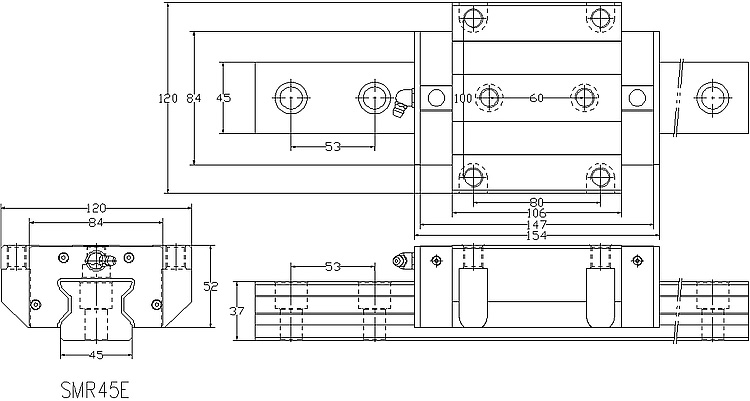

| 示意图 单位：mm | 参数 | 数据详情 |
|
高度H | 60 |
| 宽度W | 120 | |
| 长度L | 154.2 | |
| W2 | 37.5 | |
| H2 | 8 | |
| B | 100 | |
| C | 80 | |
| C2 | 60 | |
| S | M12 | |
| L1 | 106.5 | |
| T | 14.5 | |
| T1 | 35.5 | |
| T2 | 15 | |
| T3 | 12.5 | |
| N | 10 | |
| G | 13.5 | |
| K | 10 | |
| e1 | 8 | |
| G1 | M6 | |
| 油嘴规格 | G-PT1/8 | |
| 宽度W1 | 45 | |
| 高度H1 | 37 | |
| 节距P | 52.5 | |
| E std. | 22.5 | |
| D × h × d | 20×17×14 | |
| 动负荷CkN | 92.8 | |
| 静负荷CokN | 193.8 | |
| 容许静力矩 MPkN-m 单* |
3.28 | |
| 容许静力矩 MPkN-m 双* |
18.76 | |
| 容许静力矩 MYkN-m 单* |
3.28 | |
| 容许静力矩 MYkN-m 双* |
18.76 | |
| 容许静力矩 MRkN-m |
4.40 | |
| 滑块重量kg | 3.9 | |
| 导轨重量kg/m | 11.2 |
| 产品用途 |
| 机械加工中心 / NC车床 / 磨床 / 5面加工机 / 治具镗床 / 钻床 / NC铣床 / 龙门铣床 / 模具加工机 / 放电加工机 |
