MSR滚柱重负荷直线导轨系列

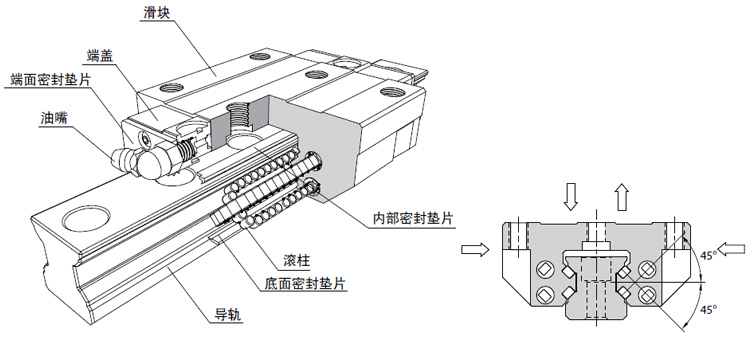

产品结构

产品特性

MSR系列滚柱型直线导轨由于使用滚珠滚动体取代一般的钢珠滚动体,因此在相同尺寸的直线导轨上可提供更高的刚性与负载能力,另MSR系列搭配滚柱链带式的专利设计,更可使其运行更为稳定顺畅,特别适用于讲求高精度、高负载与高刚性的设备需求。

超重负荷

滚柱型系列直线导轨透过滚柱滚动体与滑块及导轨的线接触受力方式,相较于一般钢珠型直线导轨的点接触模式,在承受相同负载时提供更低的弹性变形量,相同外径条件下提供更高的负载能力,其高刚性、高负载的优良特性,更能满足重负荷加工的高精度应用。

四方向负荷的最佳化设计

透过有限元素法FEM的结构应力分析,最佳化的四列滚柱45°接触角与高刚性断面设计,除了提供径向、反径向及横方向四方向更高的负荷能力,并且可利用预压调整增加其刚性,更适合各种安装方式的应用。

超高刚性

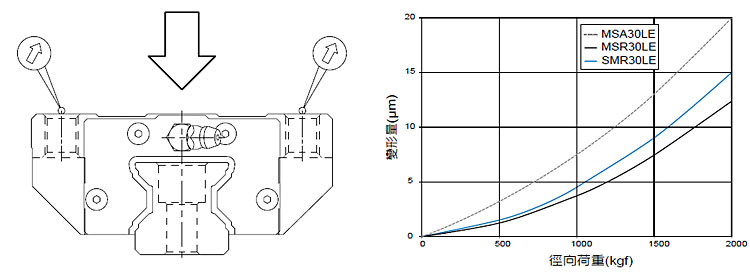

刚性测试资料

测试样品:

钢珠重负荷型MSA30LE预压F1 / 滚柱重负荷型MSR30LE预压F1 / 滚柱链带型MSR30LE预压F1

超高刚性
滚珠链带式设计,行走顺畅度佳

简单圆滑的钢珠回流设计,并采用耐冲击的强化合成树脂之钢珠循环配件,MSR系列配合滚柱链带式的设计,防止滚柱与滚柱间的相互摩擦,使滚柱循环进出负荷区与非负荷区时更加平稳,并能保持滚柱在同一直线上运转,大幅度提高其行走顺畅度。

低噪音,润滑效果佳

滚柱链带式的设计减少了滚柱间的金属碰撞,降低整体的运行噪音,并在滚柱与连带间可有效的保持润滑油脂,润滑效果佳,提升了整体的行走顺畅度与使用寿命,可满足高精度、高可靠度及平滑稳定的直线运动需求。

MSR型号列表
MSR25系列 MSR30系列 MSR35系列 MSR45系列
MSR55系列 MSR65系列

型号列表(详细)

MSR滚柱重负荷系列
MSR-R系列导轨 MSR25-R1000-N MSR30-R1000-N MSR35-R1000-N
MSR45-R1000-N MSR55-R1000-N MSR65-R1000-N
MSR-S系列滑块 MSR25SSSFCN MSR30SSSFCN MSR35SSSFCN
MSR45SSSFCN MSR55SSSFCN
MSR-E系列滑块 MSR25ESSFCN MSR30ESSFCN MSR35ESSFCN
MSR45ESSFCN MSR55ESSFCN
MSR-LS系列滑块 MSR25LSSSFCN MSR30LSSSFCN MSR35LSSSFCN
MSR45LSSSFCN MSR55LSSSFCN MSR65LSSSFCN
MSR-LE系列滑块 MSR25LESSFCN MSR30LESSFCN MSR35LESSFCN
MSR45LESSFCN MSR55LESSFCN MSR65LESSFCN

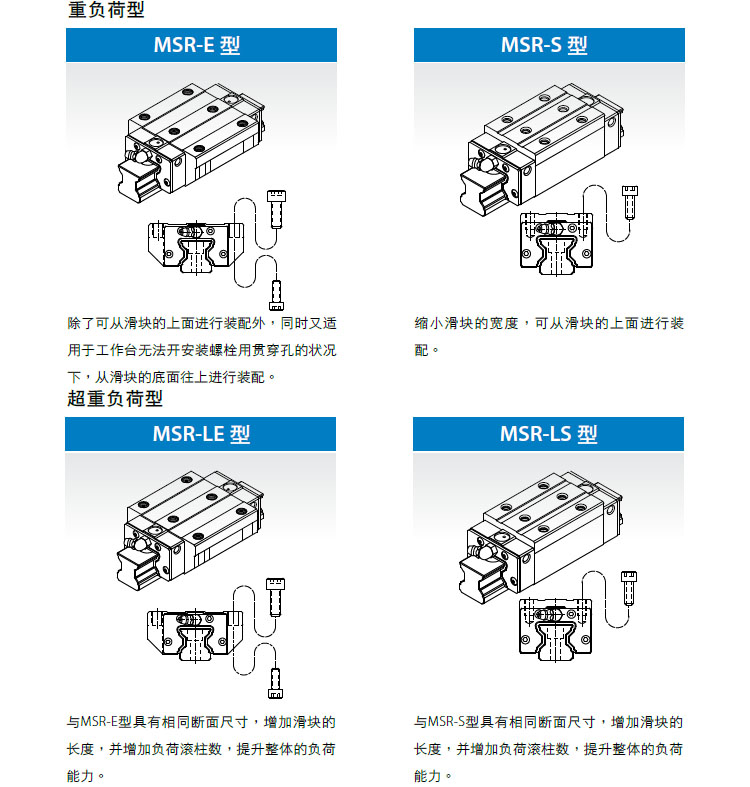

滑块型式

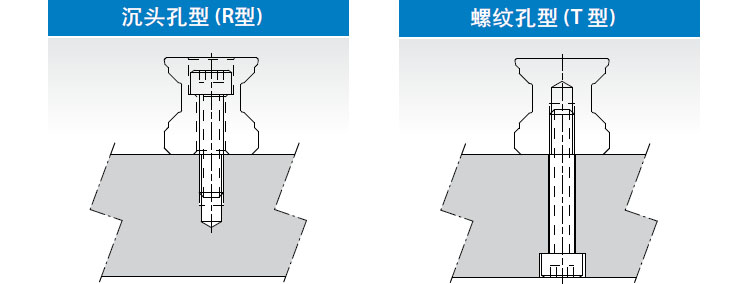

导轨型式

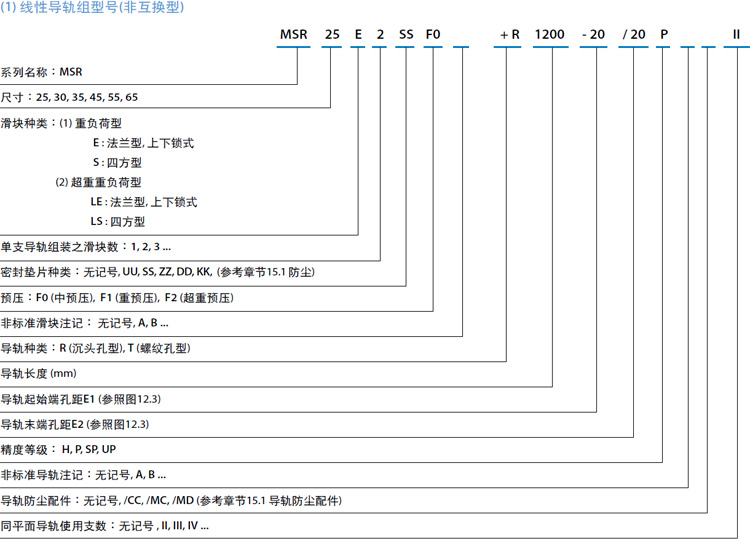

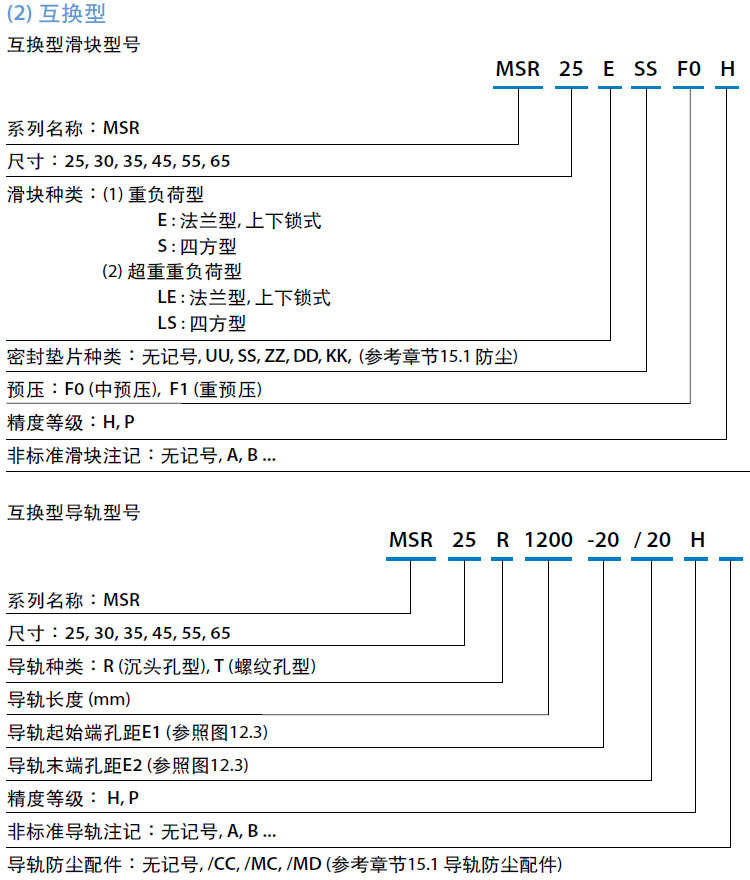

命名规则

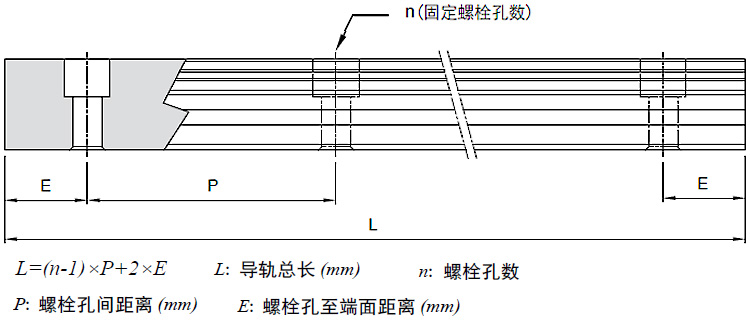

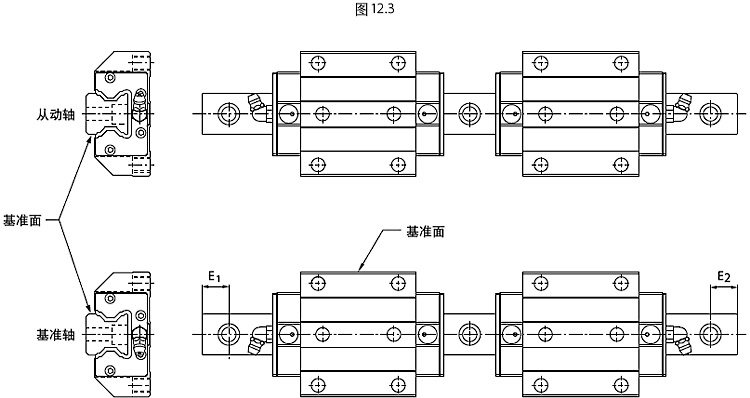

导轨的最大长度

型 号 MSA 15 MSA 20 MSA 25 MSA 30 MSA 35 MSA 45 MSA 55 MSA 65
标准节距(P) 60 60 60 80 80 105 120 150
标准端距(Estd.) 20 20 20 20 20 22.5 30 35
最小端距(Emin.) 5 6 7 8 8 11 13 14
最大长度(L0 max.) 2000 4000 4000 4000 4000 4000 4000 4000
单位:mm

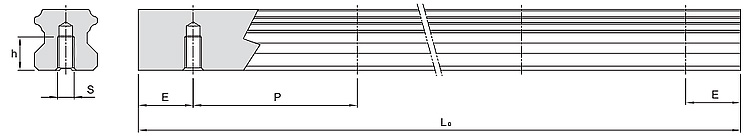

螺纹孔型导轨尺寸

产品型号 MSA 15 T MSA 20 T MSA 25 T MSA 30 T MSA 35 T MSA 45 T MSA 55 T MSA 65 T
S M5 M6 M6 M8 M8 M12 M14 M20
h(mm) 8 10 12 15 17 24 24 30

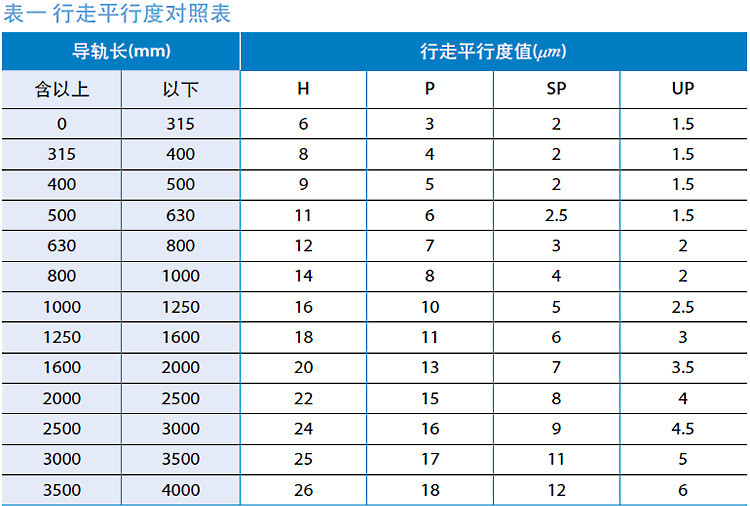

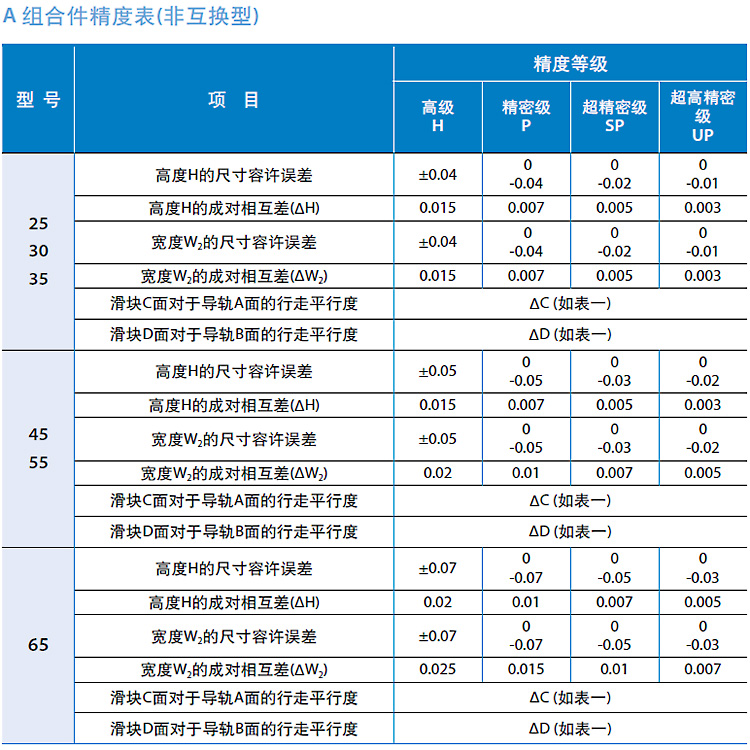

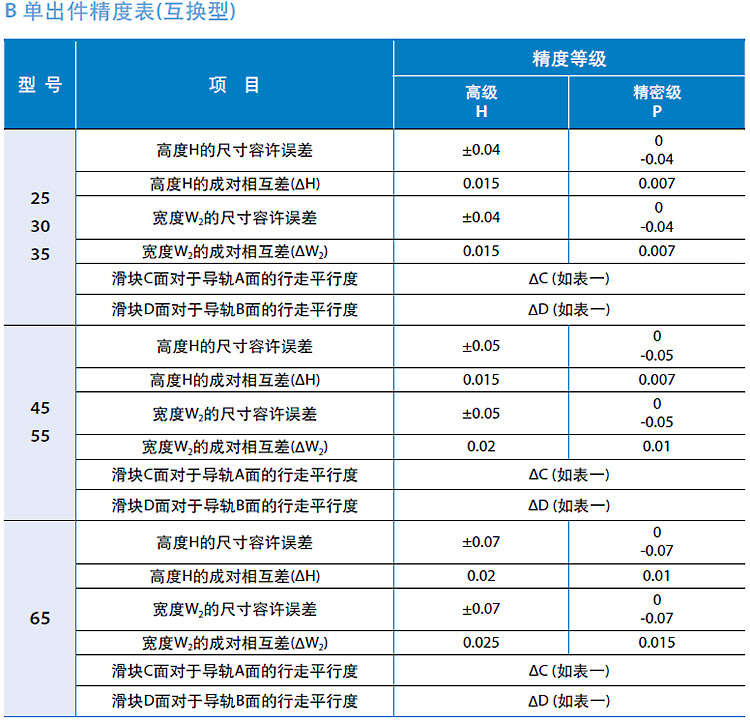

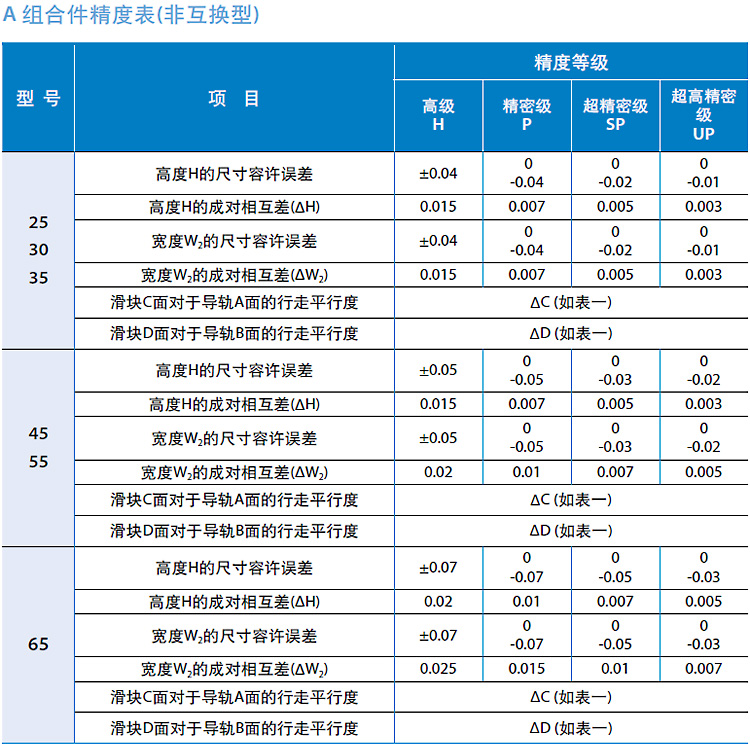

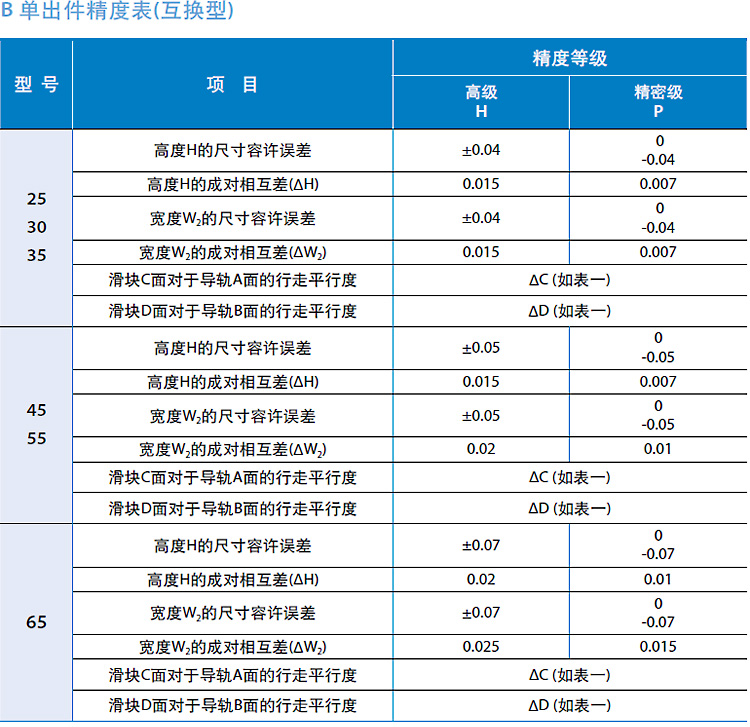

精度等级

  • 波浪
  • 波浪
  • 波浪
  • 波浪
