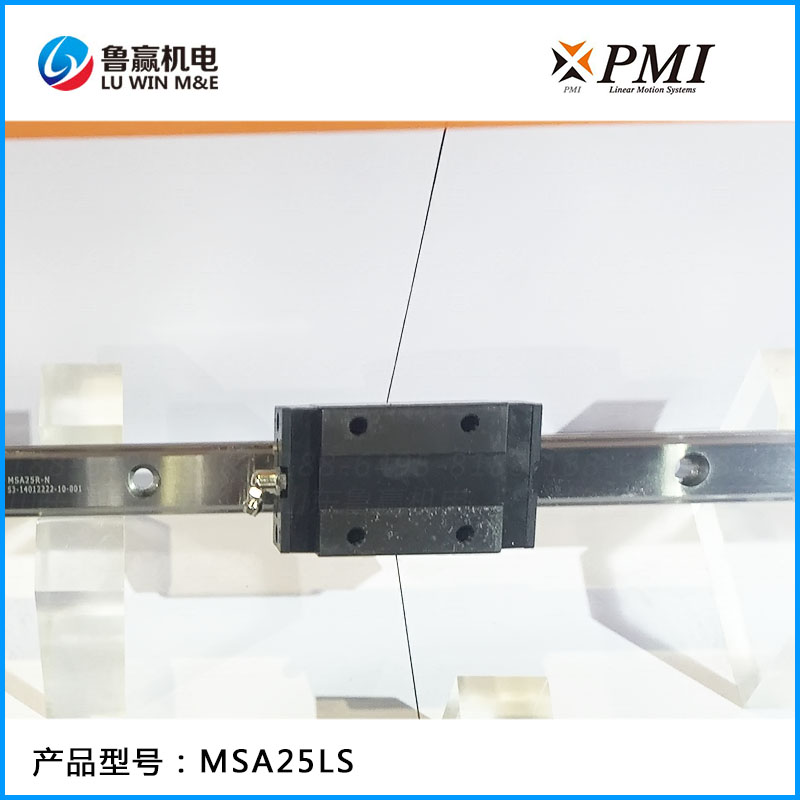

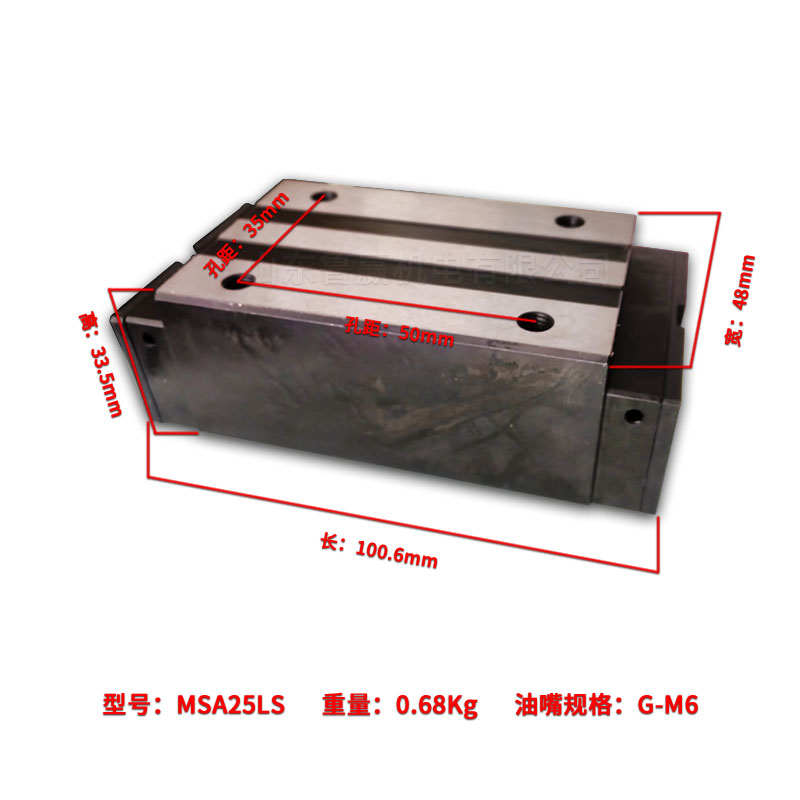

MSA25LSSSFCN

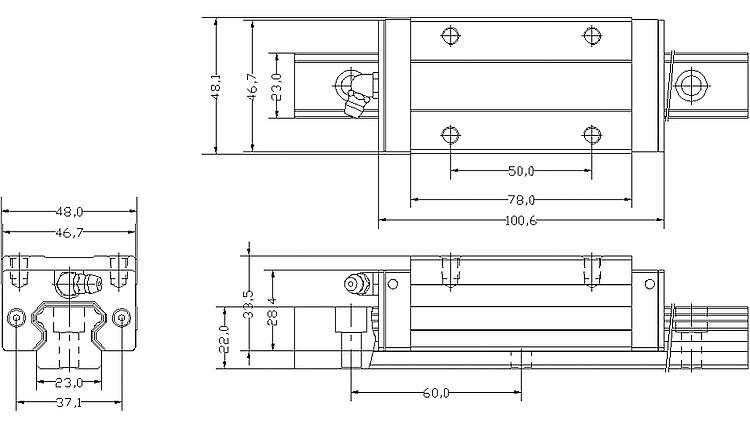

    示意图  单位:mm 参数 数据详情
高度H 40
宽度W 48
长度L 100.6
W2 12.5
H2 6.5
B 35
C 50
S × l M6×8
L1 78
T 10
N 10
G 12
K 5.8
d1 3.3
油嘴规格 G-M6
宽度W1 23
高度H1 22
节距P 60
E std. 20
D × h × d 11×9×7
动负荷CkN 34.4
静负荷CokN 56.6
容许静力矩
MPkN-m 单*
0.67
容许静力矩
MPkN-m 双*
3.52
容许静力矩
MYkN-m 单*
0.67
容许静力矩
MYkN-m 双*
3.52
容许静力矩
MRkN-m
0.63
滑块重量kg 0.68
导轨重量kg/m 3.4
产品用途

机械加工中心 / NC车床 / 重切削用机械的XYZ轴 / 磨床的工作台进给轴

铣床/立式或横式镗床 / 刀具导向部 / 工作机械的Z轴 / 自动涂装机 / 工业用机器人

各种高速材料供给装置 / 一般工业机械的Z轴 / 印刷线路板的打孔机 / 电火花加工机 / 测定器/精密XY平台
