MSA20ESSFCN

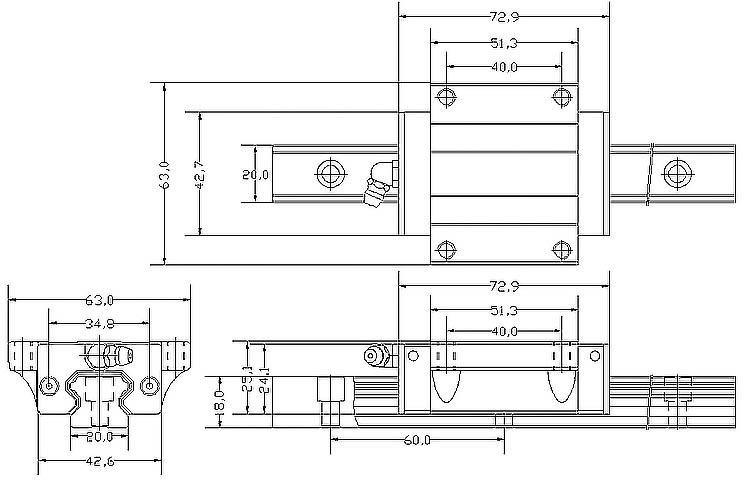

    示意图  单位:mm 参数 数据详情
高度H 30
宽度W 63
长度L 72.9
W2 21.5
H2 5
B 53
C 40
S × l M6×10
L1 51.3
T 7
T1 10
T2 10
N 5
G 12
K 5.8
d1 3.3
油嘴规格 G-M6
宽度W1 20
高度H1 18
节距P 60
E std. 20
D × h × d 9.5×8.5×6
动负荷CkN 19.2
静负荷CokN 29.5
容许静力矩
MPkN-m 单*
0.23
容许静力矩
MPkN-m 双*
1.42
容许静力矩
MYkN-m 单*
0.23
容许静力矩
MYkN-m 双*
1.42
容许静力矩
MRkN-m
0.29
滑块重量kg 0.4
导轨重量kg/m 2.4
产品用途

机械加工中心 / NC车床 / 重切削用机械的XYZ轴 / 磨床的工作台进给轴

铣床/立式或横式镗床 / 刀具导向部 / 工作机械的Z轴 / 自动涂装机 / 工业用机器人

各种高速材料供给装置 / 一般工业机械的Z轴 / 印刷线路板的打孔机 / 电火花加工机 / 测定器/精密XY平台
