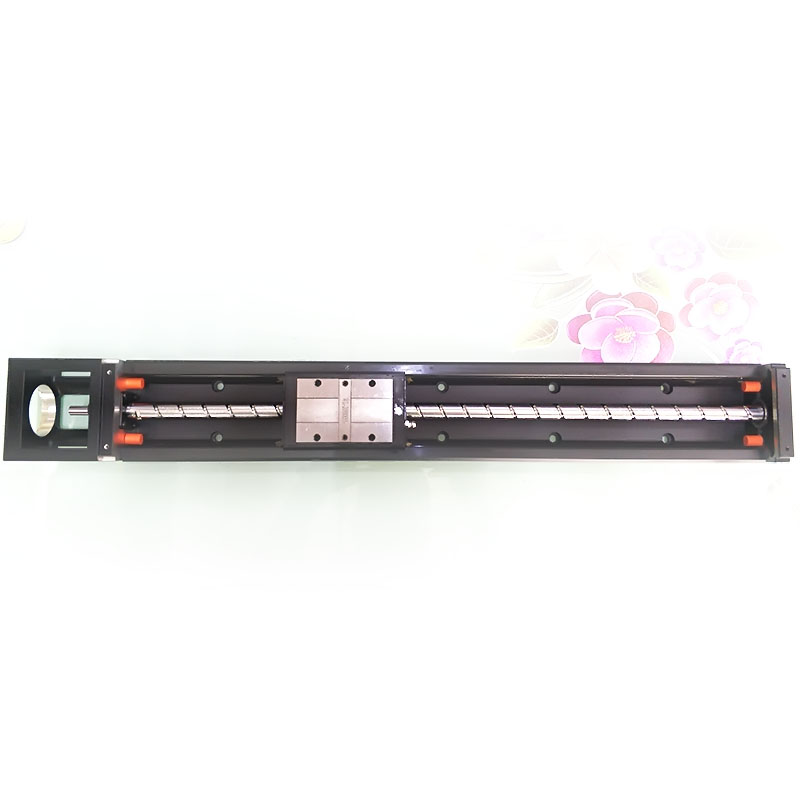

KM46线性模组系列

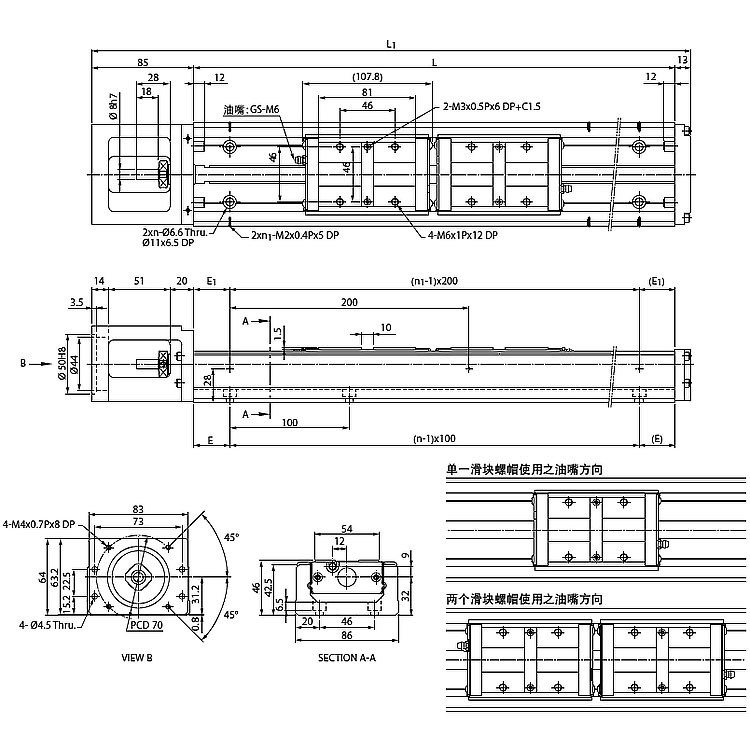

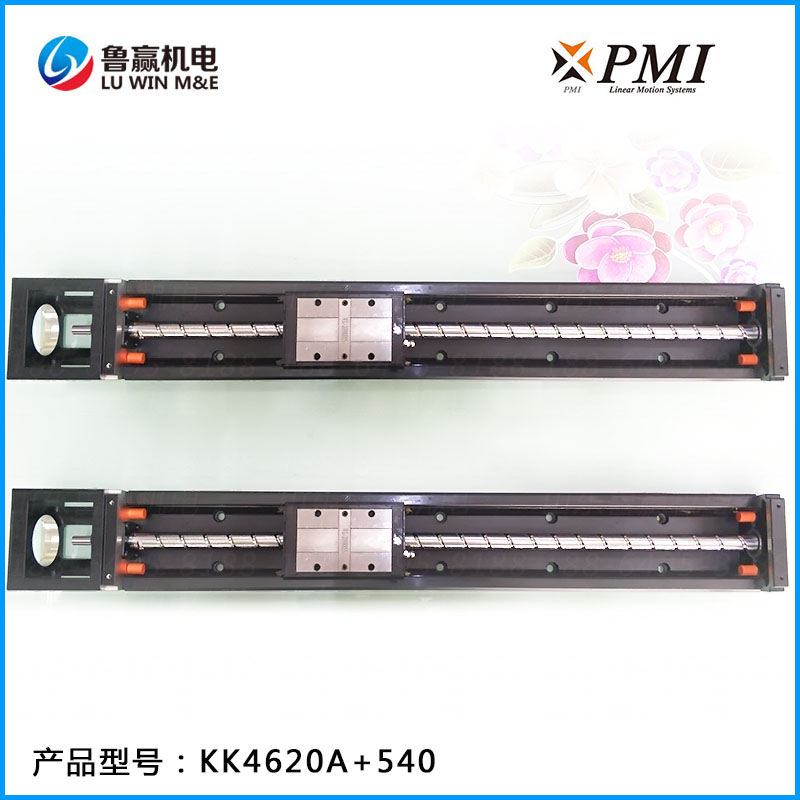

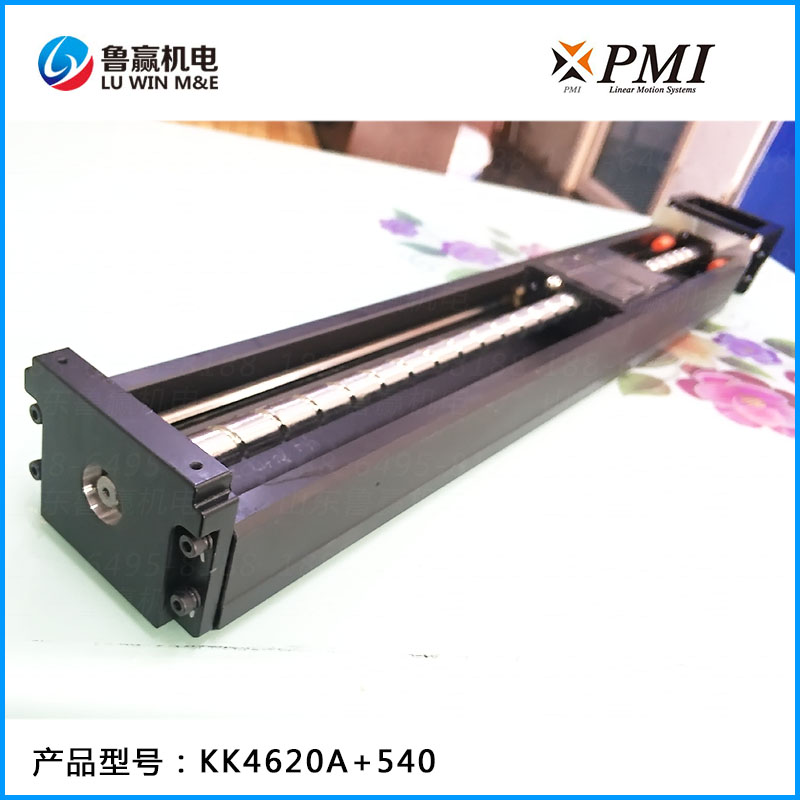

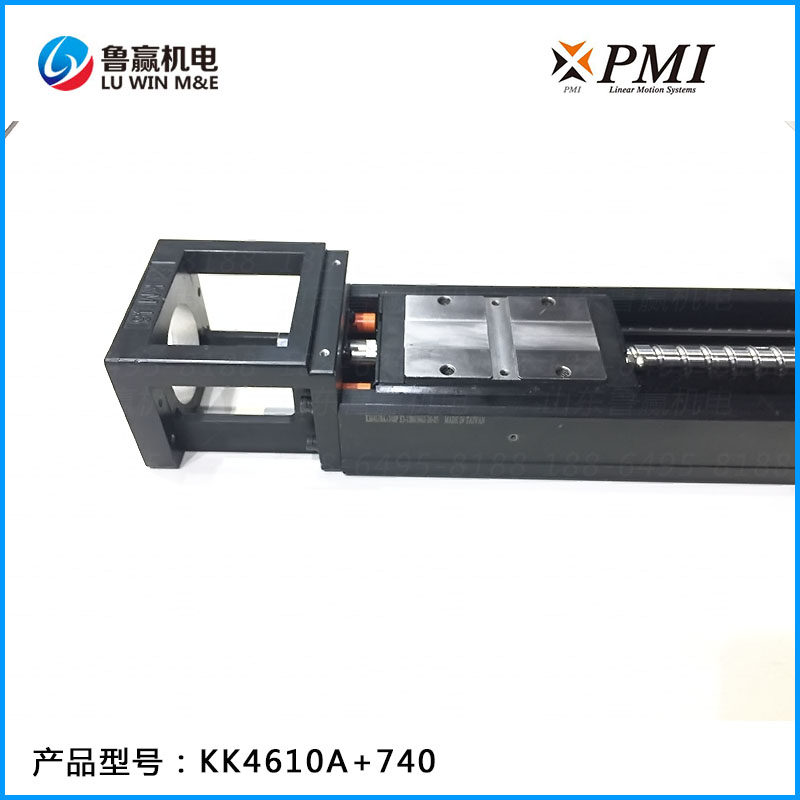

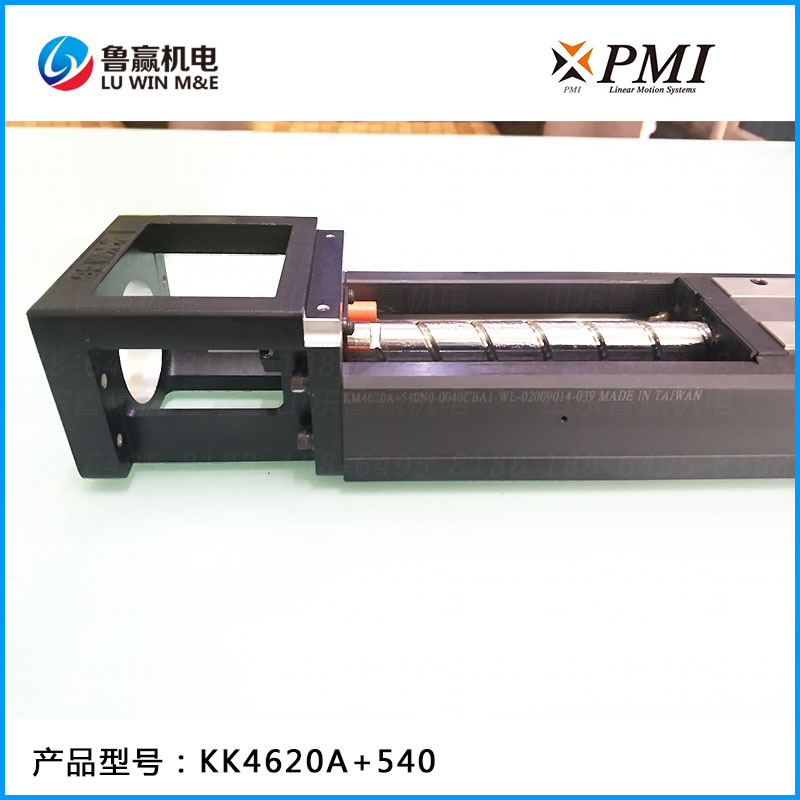

KM46标准型(A、B型) 尺寸表

轨道长度L 总长度L1 最大行程范围 E n E1 n1 F 总重量 (kg)
A型 B型 A型 B型
340 438 208.2 100.4 70 3 70 2 - 7.65 8.85
440 538 308.2 200.4 70 4 20 3 - 8.94 10.14
540 638 408.2 300.4 70 5 70 3 - 10.24 11.44
640 738 508.2 400.4 70 6 20 4 - 11.55 12.75
740 838 608 500.4 70 7 70 4 - 12.95 14.15
840 938 708.2 600.4 70 8 20 5 - 14.1 15.3
940 1038 808.2 700.4 70 9 70 5 - 15.24 16.44
单位:mm  注: B型的最大行程为两个滑块螺帽紧密连接的数值。

KM46防护罩型(A、B型) 尺寸表

轨道长度L 总长度L1 最大行程范围 总重量 (kg)
A型 B型 A型 B型
340 438 208.2 100.4 8.25 9.65
440 538 308.2 200.4 9.54 10.94
540 638 408.2 300.4 10.84 12.24
640 738 508.2 400.4 12.15 13.55
740 838 608.2 500.4 13.55 14.95
840 938 708.2 600.4 14.65 16.05
940 1038 808.2 700.4 15.84 17.24
单位:mm  注: B型的最大行程为两个滑块螺帽紧密连接的数值。

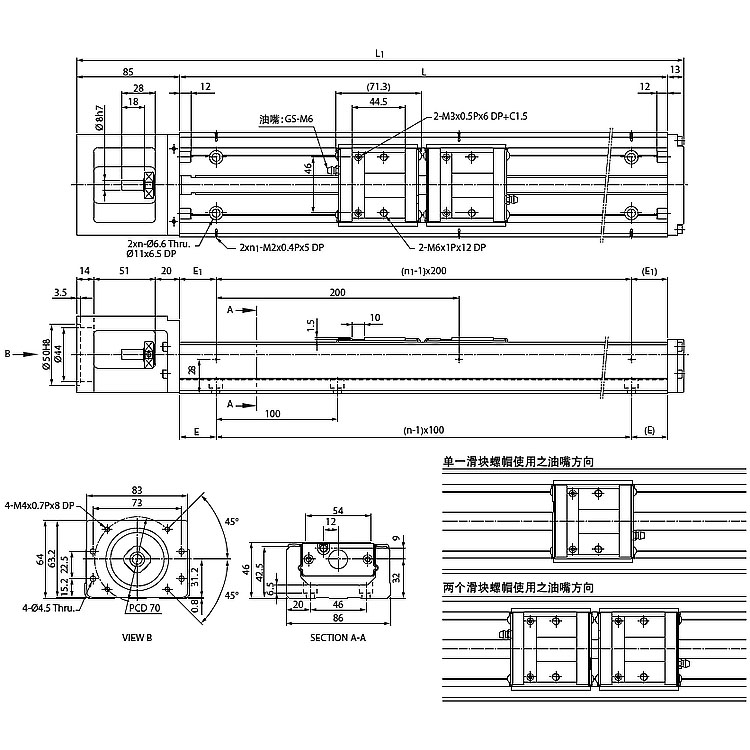

KM46标准型(C、D型) 尺寸表

轨道长度L 总长度L1 最大行程范围 E n E1 n1 F 总重量 (kg)
C型 D型 C型 D型
340 438 244.7 173.4 70 3 70 2 - 7.25 8.05
440 538 344.7 273.4 70 4 20 3 - 8.54 9.34
540 638 444.7 373.4 70 5 70 3 - 9.84 10.64
640 738 544.7 473.4 70 6 20 4 - 11.15 11.95
740 838 644.7 573.4 70 7 70 4 - 12.55 13.35
840 938 744.7 673.4 70 8 20 5 - 13.65 14.45
940 1038 844.7 773.4 70 9 70 5 - 14.84 15.64
单位:mm  注: B型的最大行程为两个滑块螺帽紧密连接的数值。

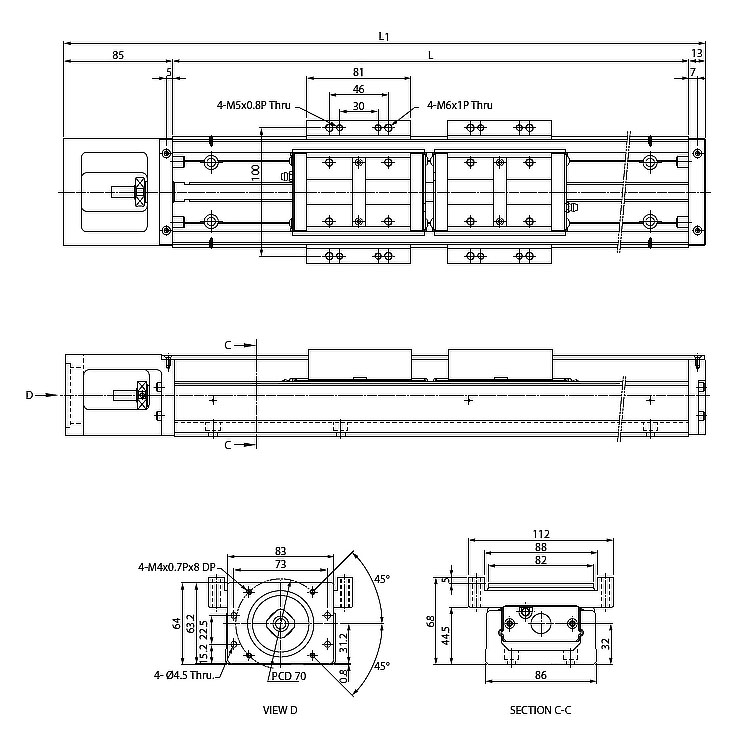

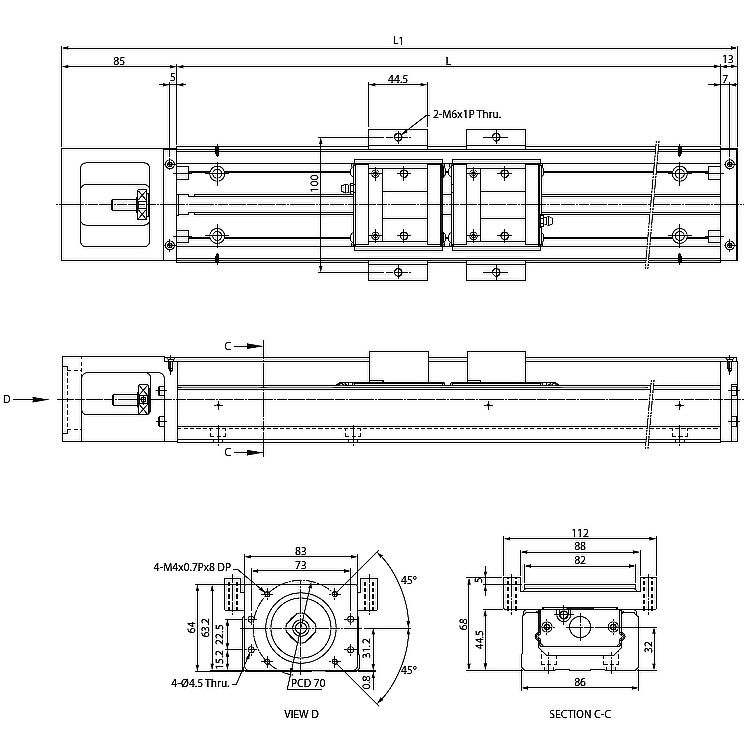

KM46防护罩型(C、D型) 尺寸表

轨道长度L 总长度L1 最大行程范围 总重量 (kg)
C型 D型 C型 D型
340 438 244.7 173.4 7.45 8.45
440 538 344.7 273.4 8.74 9.74
540 638 444.7 373.4 10.04 11.04
640 738 544.7 473.4 11.35 12.35
740 838 644.7 573.4 12.75 13.75
840 938 744.7 673.4 13.85 14.85
940 1038 844.7 773.4 15.04 16.04
单位:mm  注: B型的最大行程为两个滑块螺帽紧密连接的数值。
型号 轨道长度  (mm)
标准型 A型 340 440 540 640 740 940
B型 340 440 540 640 740 940
C型 340 440 540 640 740 940
D型 340 440 540 640 740 940
防护罩型 A型 340 440 540 640 740 940
B型 340 440 540 640 740 940
C型 340 440 540 640 740 940
D型 340 440 540 640 740 940



注：KM线性模组系列为stp格式3D图，为了方便查看我们已经转换为3D-pdf格式，部分浏览器不支持，请用专业pdf软件查看。

注：其他参数以及可选配件请参考PMI银泰KM线性模组概述←（请点击连接）
