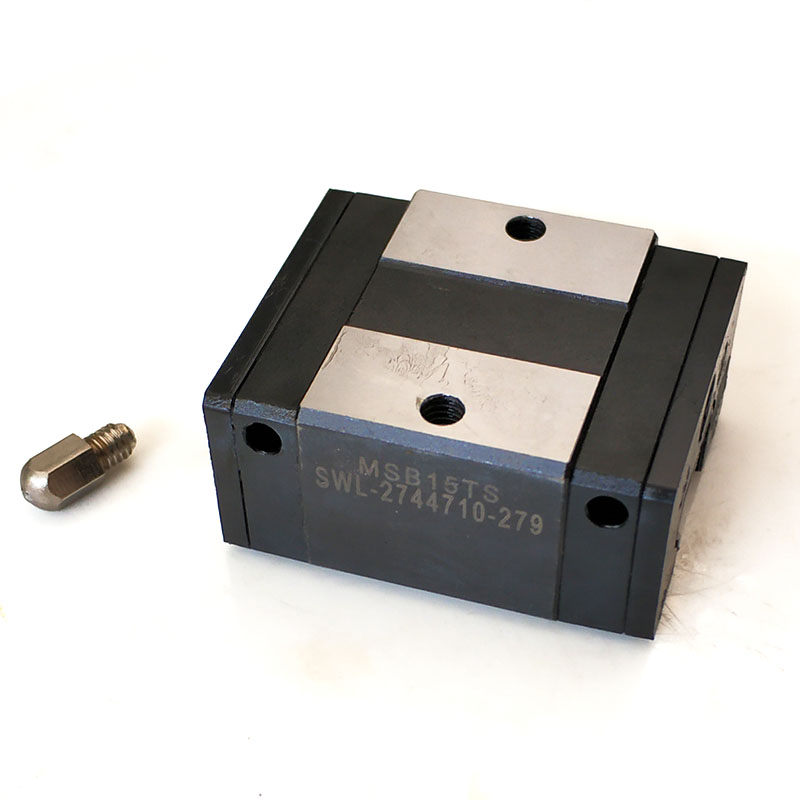

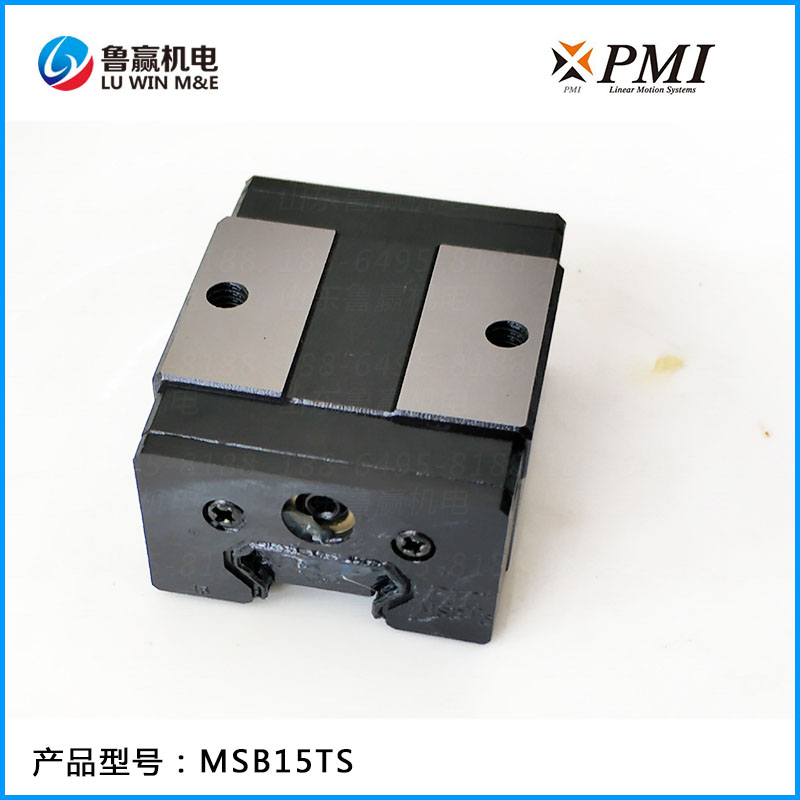

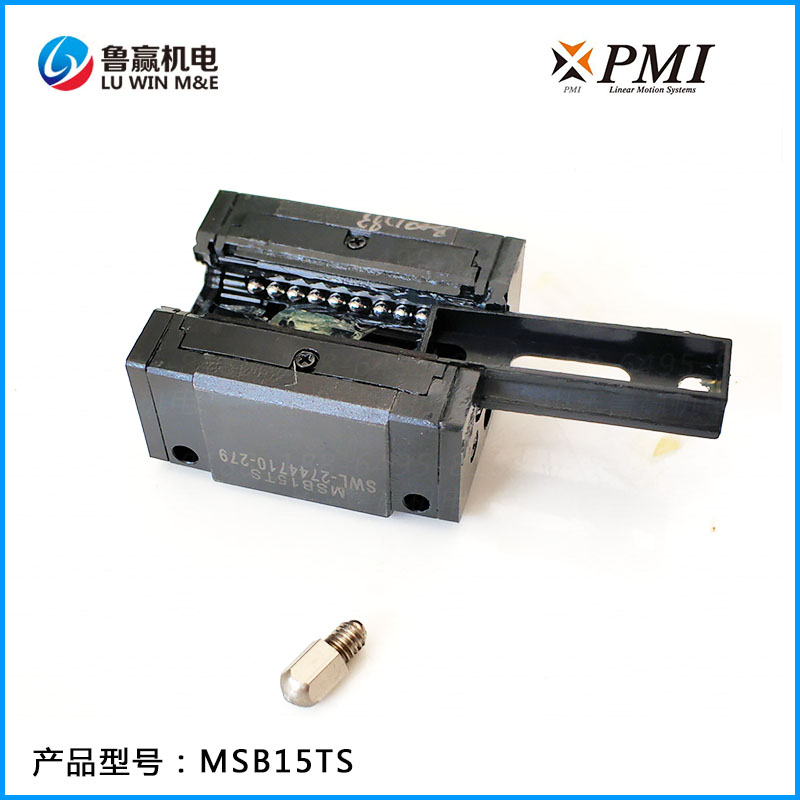

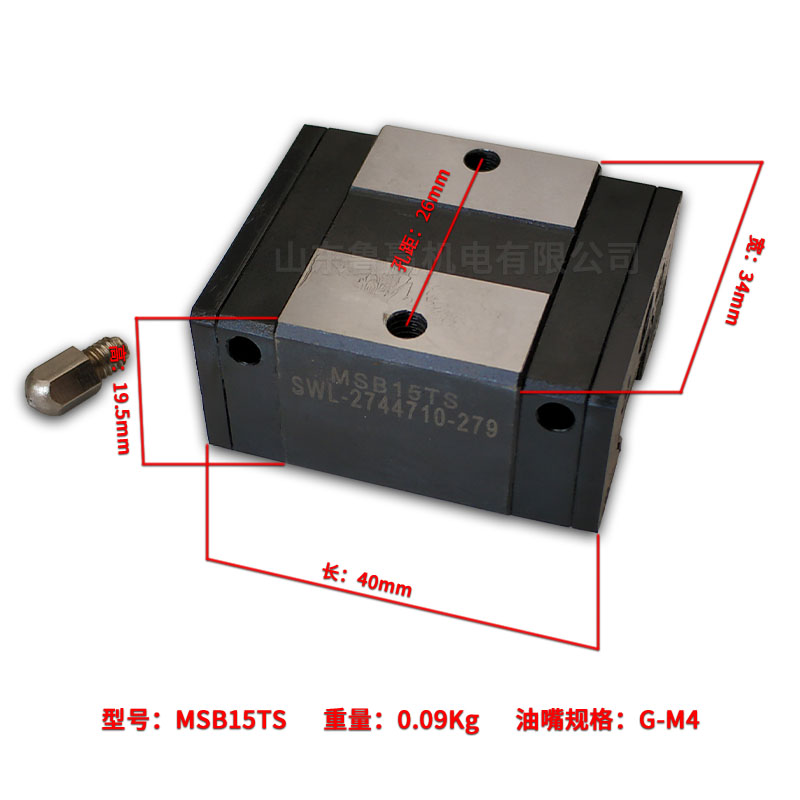

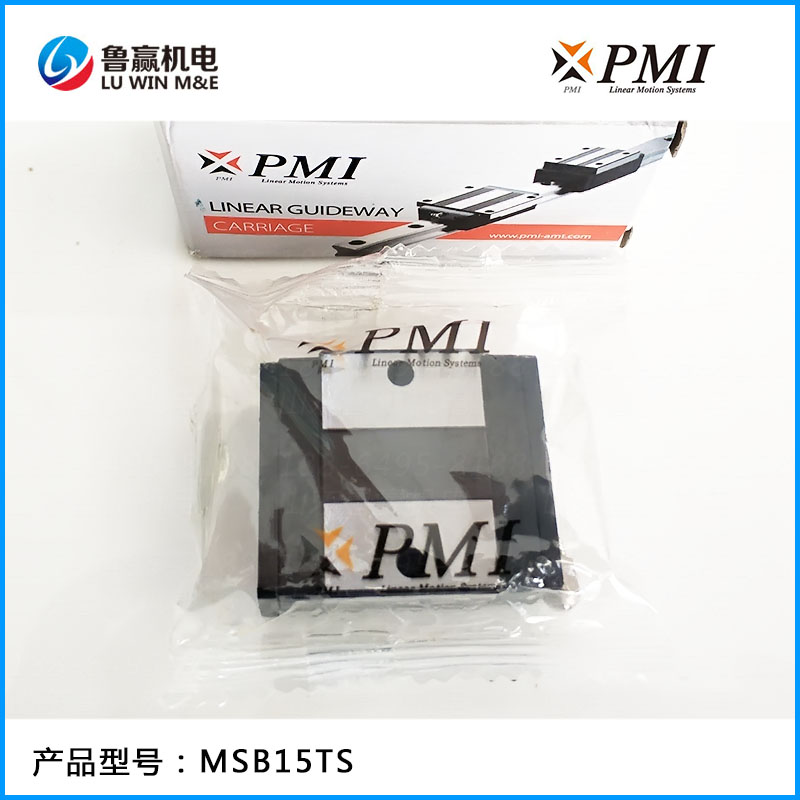

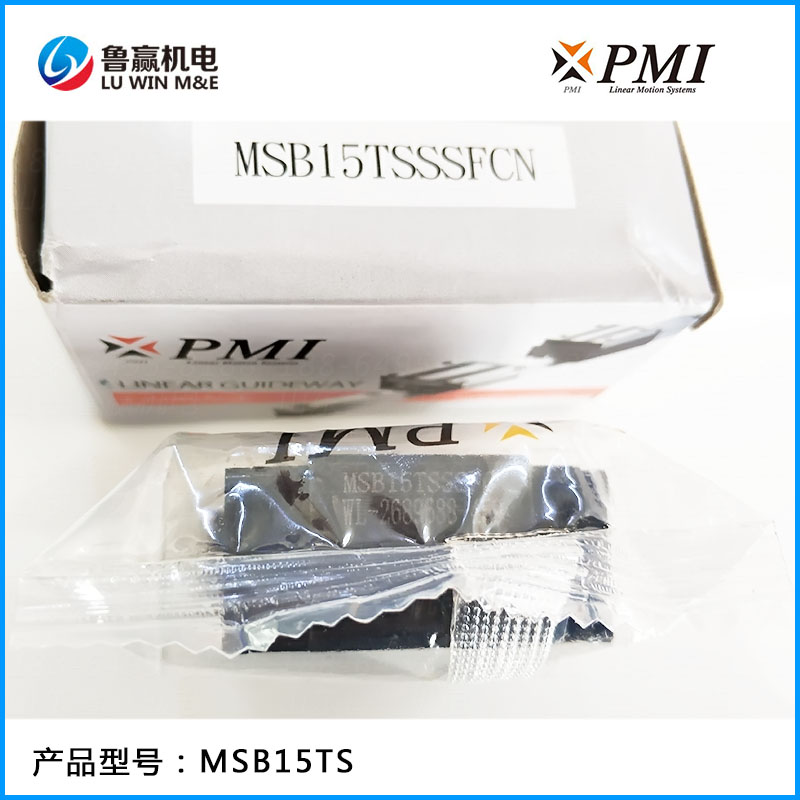

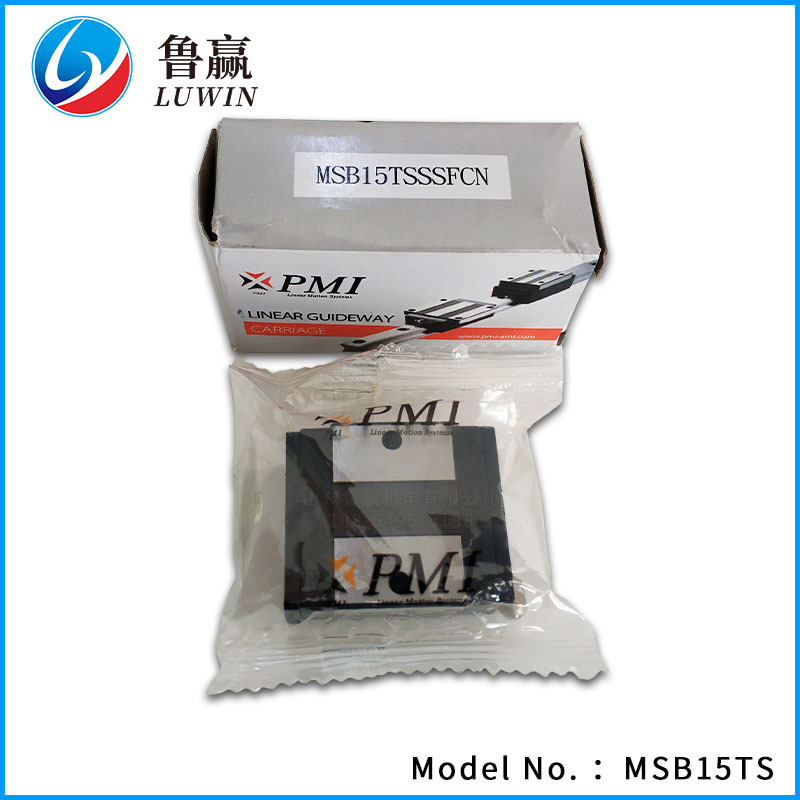

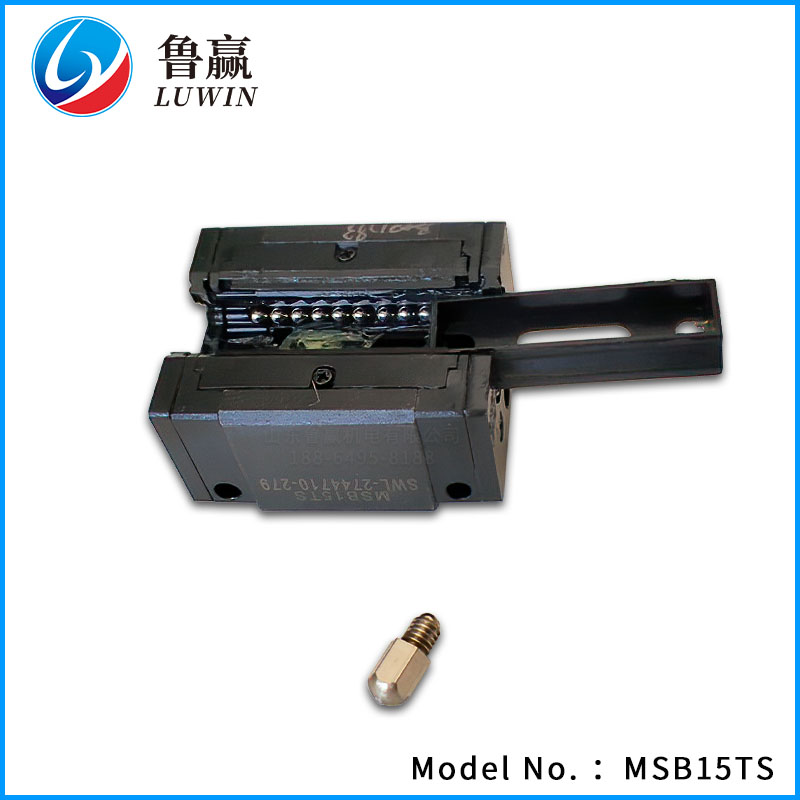

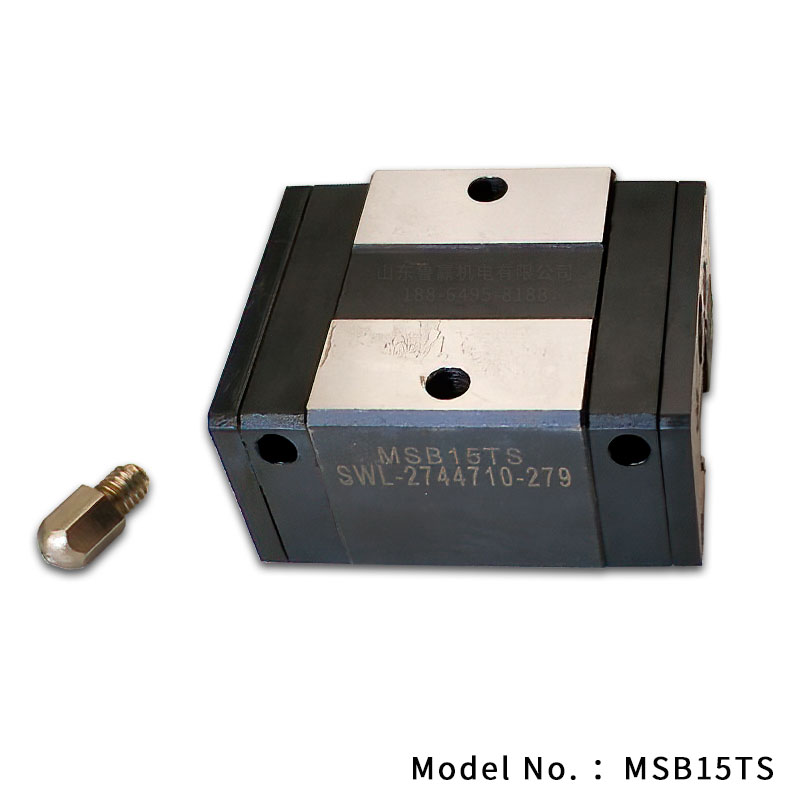

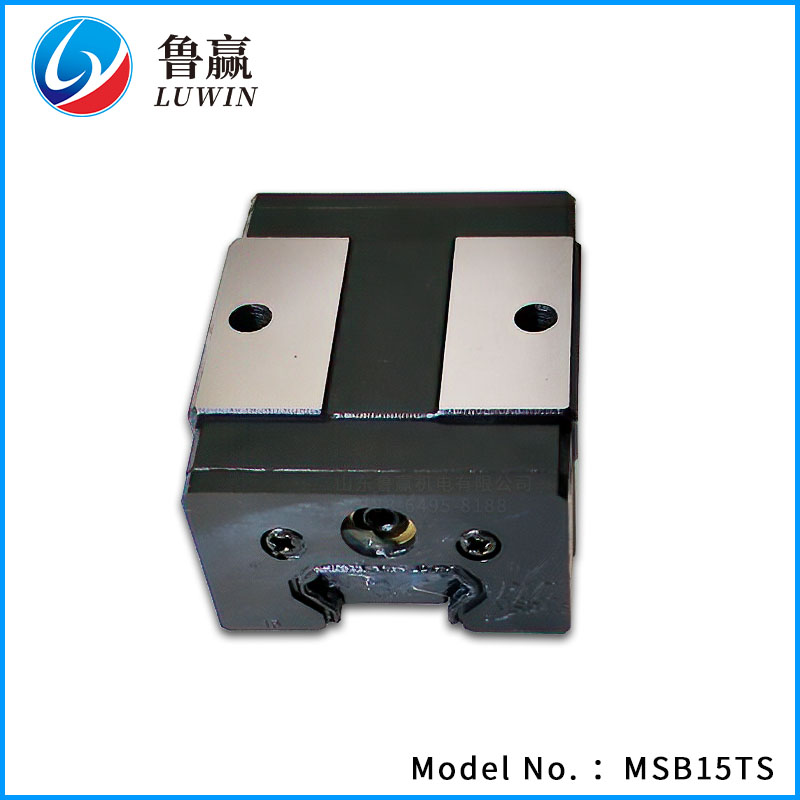

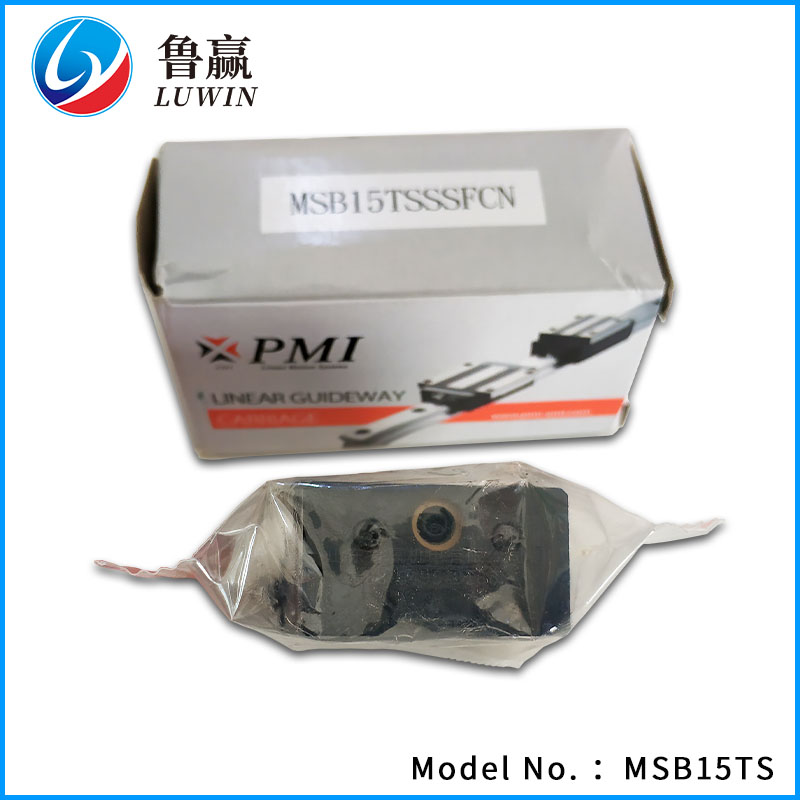

MSB15TSSSFCN

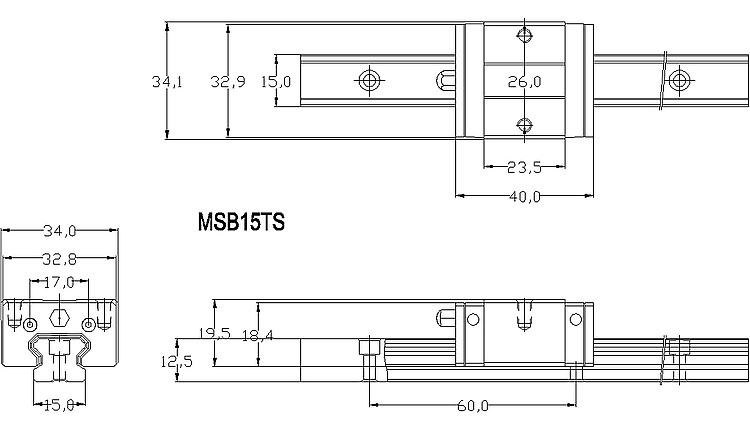

    示意图  单位:mm 参数 数据详情




高度H 24
宽度W 34
长度L 40
W2 9.5
H2 4.5
B 26
C -
S × l M4×6
L1 23.5
T 6
N 5.5
G 5.5
K 5.1
d1 3.3
油嘴规格 G-M4
宽度W1 15
高度H1 12.5
节距P 60
E std. 20
D × h × d 6×4.5×3.5
动负荷CkN 6.7
静负荷CokN 9.6
容许静力矩
MPkN-m 单*
0.04
容许静力矩
MPkN-m 双*
0.26
容许静力矩
MYkN-m 单*
0.04
容许静力矩
MYkN-m 双*
0.26
容许静力矩
MRkN-m
0.07
滑块重量kg 0.09
导轨重量kg/m 1.2
产品用途

机械加工中心 / NC车床 / 重切削用机械的XYZ轴 / 磨床的工作台进给轴

铣床/立式或横式镗床 / 刀具导向部 / 工作机械的Z轴 / 自动涂装机 / 工业用机器人

各种高速材料供给装置 / 一般工业机械的Z轴 / 印刷线路板的打孔机 / 电火花加工机 / 测定器/精密XY平台
