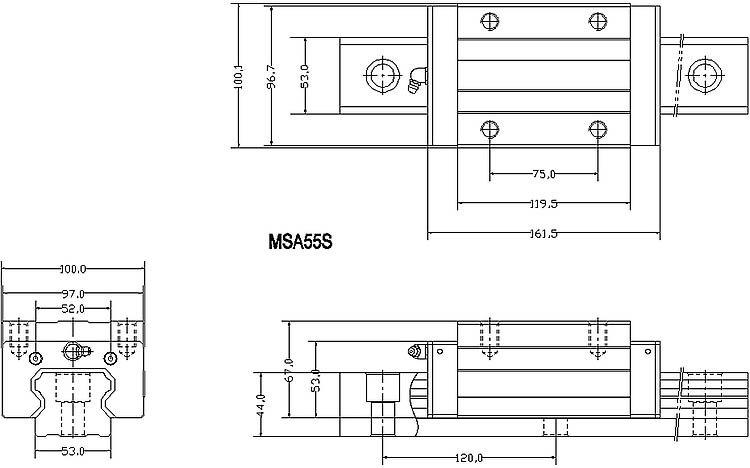

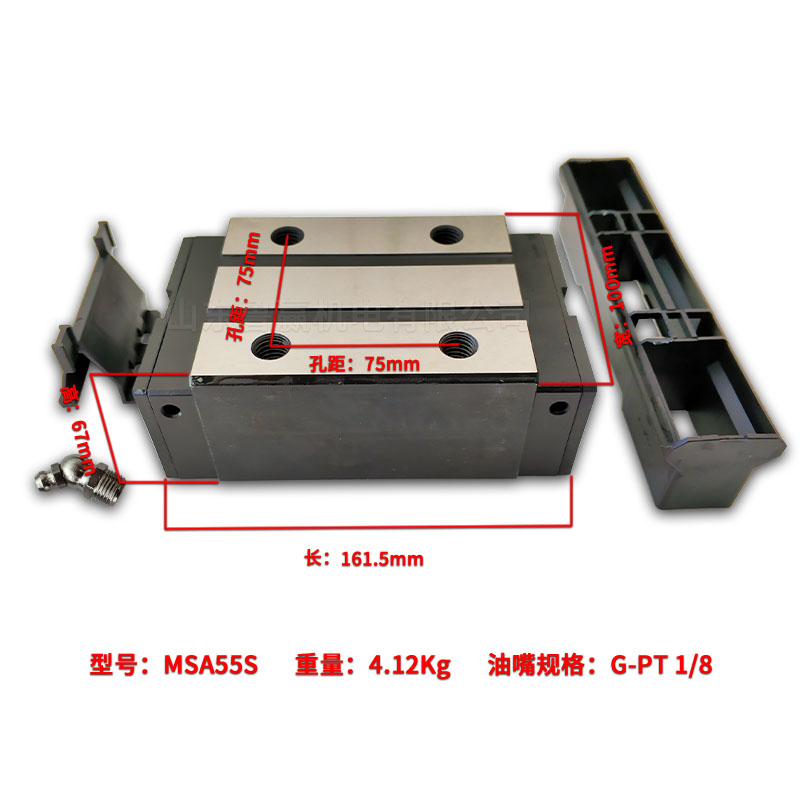

| 示意图 单位：mm | 参数 | 数据详情 |
|
高度H | 80 |
| 宽度W | 100 | |
| 长度L | 161.5 | |
| W2 | 23.5 | |
| H2 | 13 | |
| B | 75 | |
| C | 75 | |
| S × l | M12×18 | |
| L1 | 119.5 | |
| T | 18 | |
| N | 21 | |
| G | 13.5 | |
| K | 8.9 | |
| d1 | 3.3 | |
| 油嘴规格 | G-PT1/8 | |
| 宽度W1 | 53 | |
| 高度H1 | 44 | |
| 节距P | 120 | |
| E std. | 30 | |
| D × h × d | 23×20×16 | |
| 动负荷CkN | 123.6 | |
| 静负荷CokN | 169.8 | |
| 容许静力矩 MPkN-m 单* |
3.13 | |
| 容许静力矩 MPkN-m 双* |
17.57 | |
| 容许静力矩 MYkN-m 单* |
3.13 | |
| 容许静力矩 MYkN-m 双* |
17.57 | |
| 容许静力矩 MRkN-m |
4.5 | |
| 滑块重量kg | 4.12 | |
| 导轨重量kg/m | 15.5 |
| 产品用途 |
|
机械加工中心 / NC车床 / 重切削用机械的XYZ轴 / 磨床的工作台进给轴 铣床/立式或横式镗床 / 刀具导向部 / 工作机械的Z轴 / 自动涂装机 / 工业用机器人 各种高速材料供给装置 / 一般工业机械的Z轴 / 印刷线路板的打孔机 / 电火花加工机 / 测定器/精密XY平台 |
