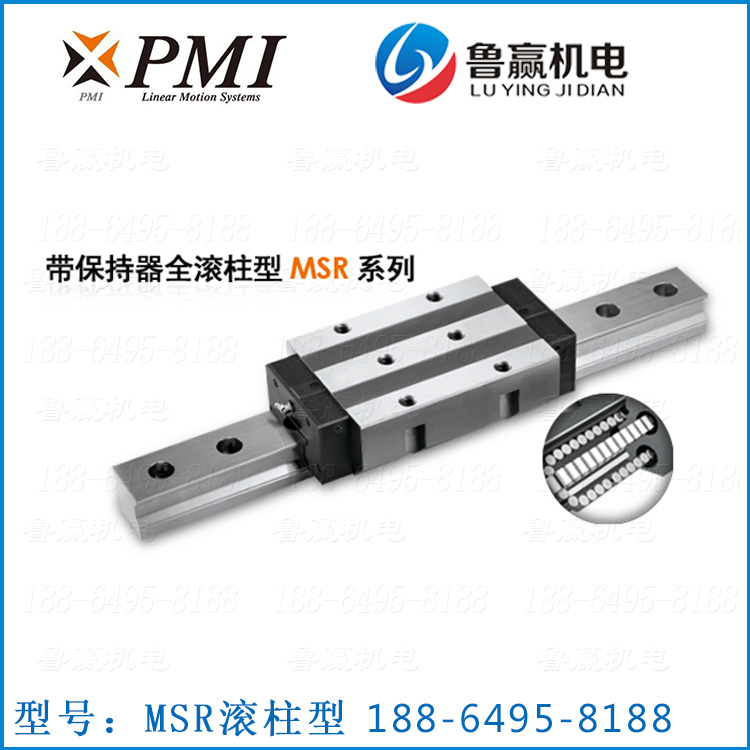

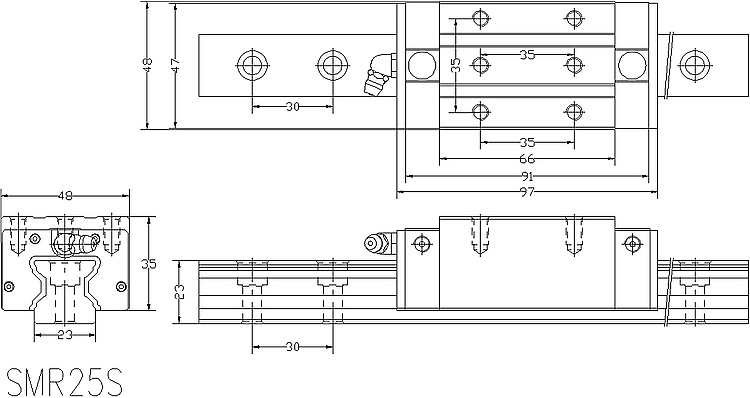

MSR25SSSFCN

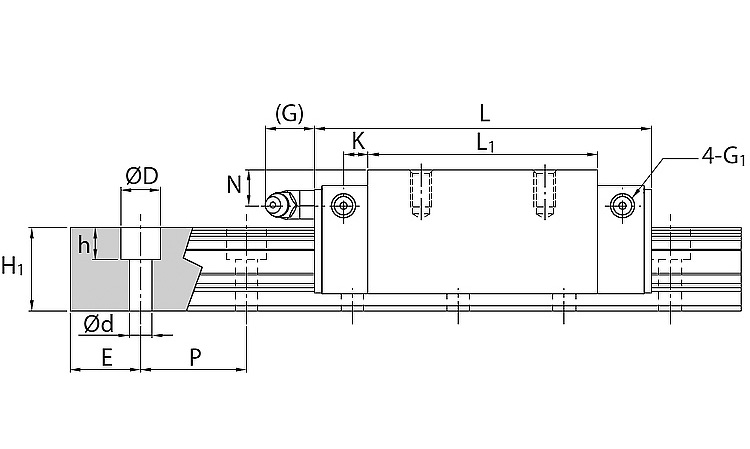

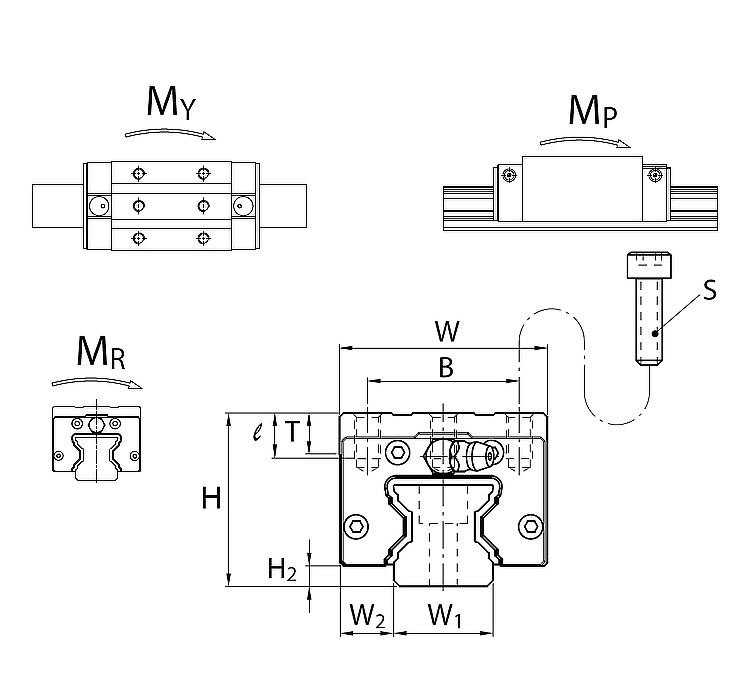

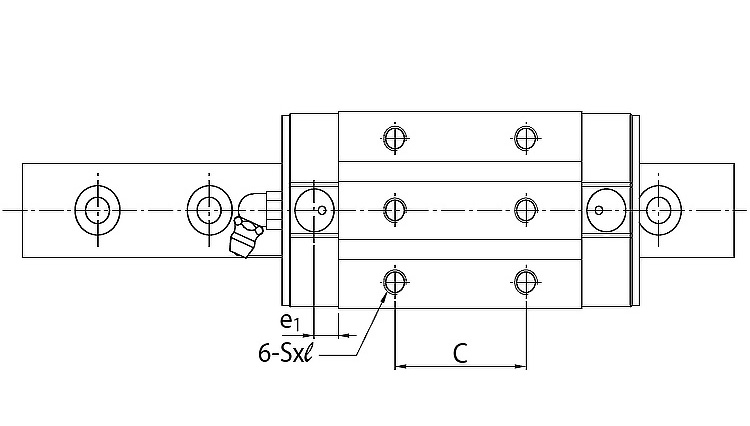

    示意图  单位:mm 参数 数据详情
高度H 40
宽度W 48
长度L 97.5
W2 12.5
H2 4.8
B 35
C 35
S M6
l 9
L1 65.5
T 9.5
N 10
G 12
K 6.6
e1 6.5
G1 M6
油嘴规格 G-M6
宽度W1 23
高度H1 23.5
节距P 30
E std. 20
D × h × d 11×9×7
动负荷CkN 29.6
静负荷CokN 63.8
容许静力矩
MPkN-m 单*
0.65
容许静力矩
MPkN-m 双*
3.82
容许静力矩
MYkN-m 单*
0.65
容许静力矩
MYkN-m 双*
3.82
容许静力矩
MRkN-m
0.73
滑块重量kg 0.65
导轨重量kg/m 3.5
产品用途
机械加工中心 / NC车床 / 磨床 / 5面加工机 / 治具镗床 / 钻床 / NC铣床 / 龙门铣床 / 模具加工机 / 放电加工机
