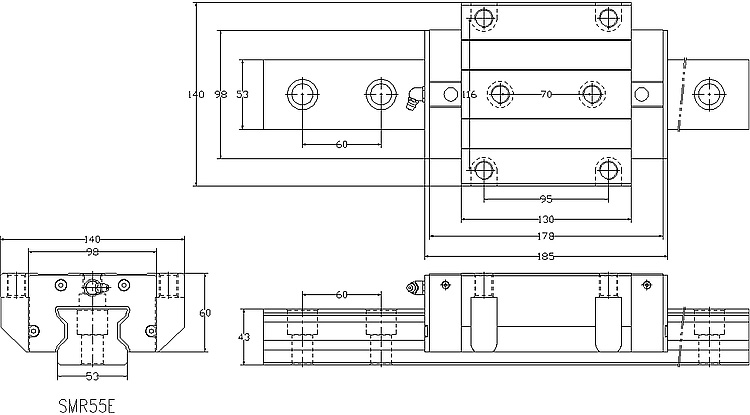

| 示意图 单位：mm | 参数 | 数据详情 |
|
高度H | 70 |
| 宽度W | 140 | |
| 长度L | 185.4 | |
| W2 | 43.5 | |
| H2 | 10 | |
| B | 116 | |
| C | 95 | |
| C2 | 70 | |
| S | M14 | |
| L1 | 129.5 | |
| T | 17.5 | |
| T1 | 41 | |
| T2 | 18 | |
| T3 | 15.5 | |
| N | 11 | |
| G | 13.5 | |
| K | 12 | |
| e1 | 7.95 | |
| G1 | M6 | |
| 油嘴规格 | G-PT1/8 | |
| 宽度W1 | 53 | |
| 高度H1 | 43 | |
| 节距P | 60 | |
| E std. | 30 | |
| D × h × d | 23×20×16 | |
| 动负荷CkN | 132.8 | |
| 静负荷CokN | 270.0 | |
| 容许静力矩 MPkN-m 单* |
5.49 | |
| 容许静力矩 MPkN-m 双* |
31.18 | |
| 容许静力矩 MYkN-m 单* |
5.49 | |
| 容许静力矩 MYkN-m 双* |
31.18 | |
| 容许静力矩 MRkN-m |
7.33 | |
| 滑块重量kg | 6 | |
| 导轨重量kg/m | 15.6 |
| 产品用途 |
| 机械加工中心 / NC车床 / 磨床 / 5面加工机 / 治具镗床 / 钻床 / NC铣床 / 龙门铣床 / 模具加工机 / 放电加工机 |
