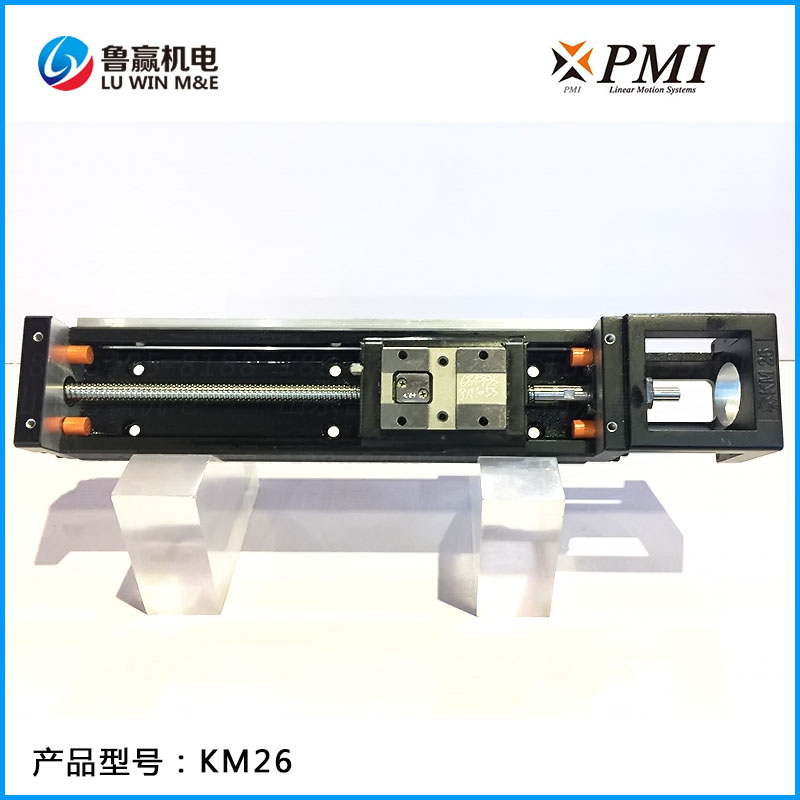

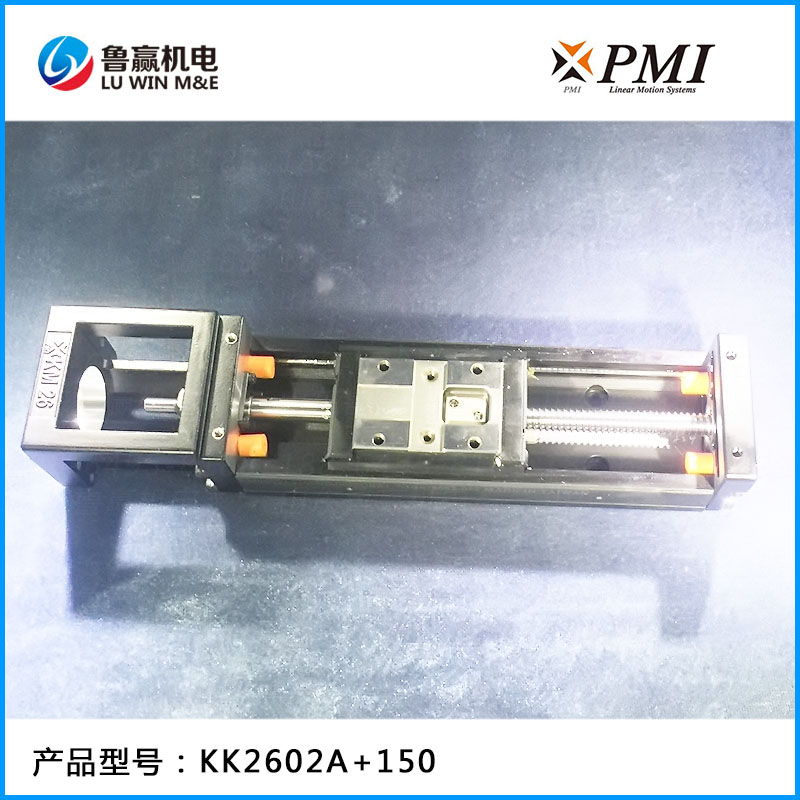

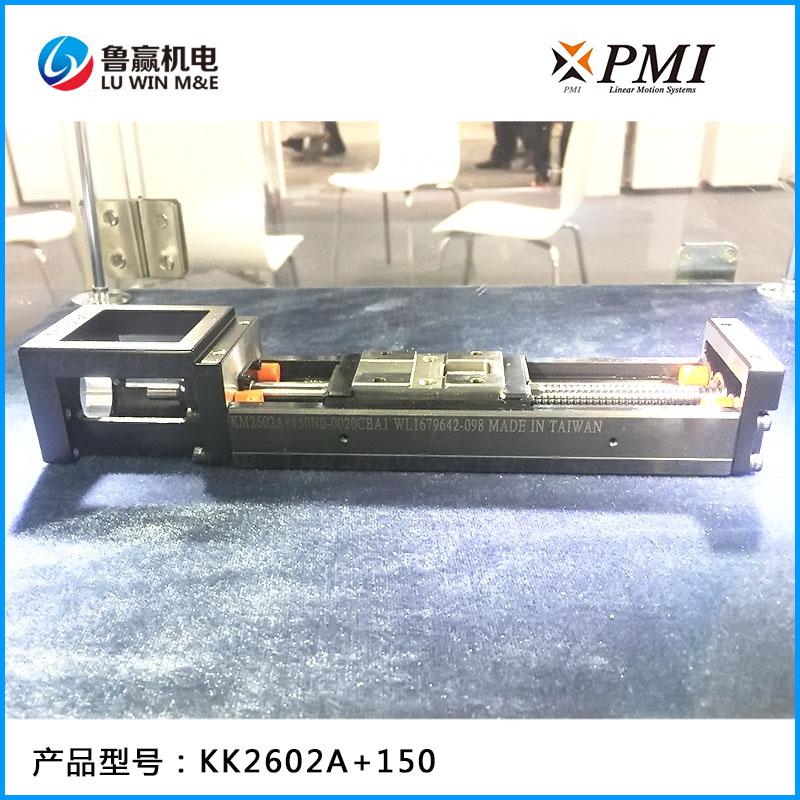

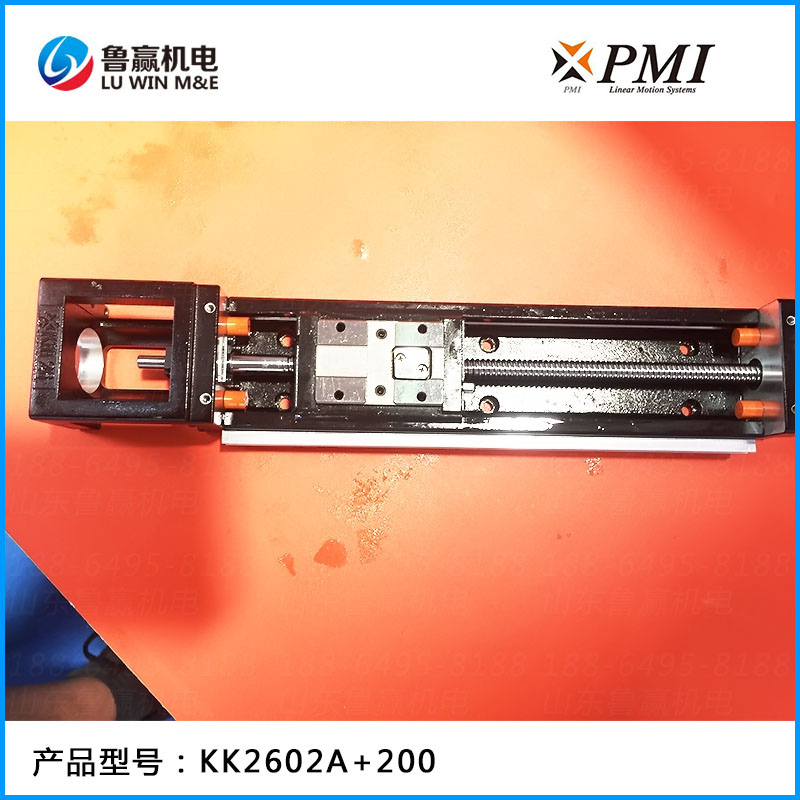

KM26线性模组系列

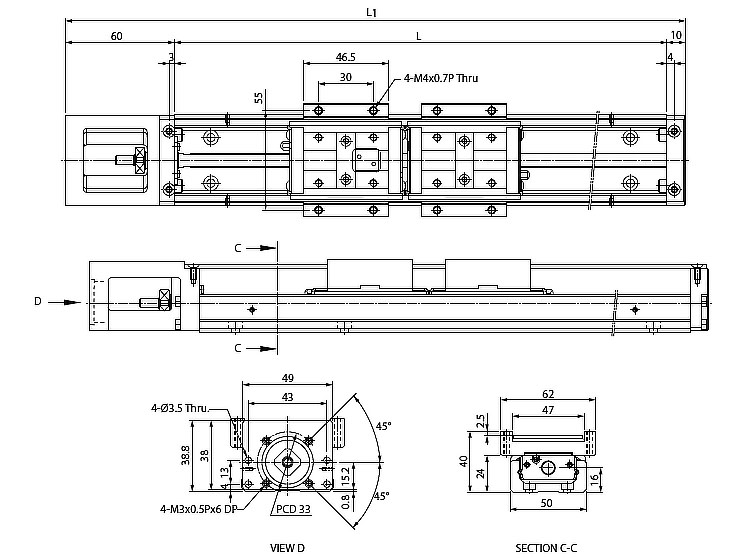

KM26标准型(A、B型) 尺寸表

轨道长度L 总长度L1 最大行程范围 E n E1 n1 F 总重量 (kg)
A型 B型 A型 B型
150 220 70 - 35 2 35 2 80 0.98 -
200 270 120 55 20 3 20 2 160 1.18 1.37
250 320 170 105 45 3 45 2 160 1.38 1.57
单位:mm  注: B型的最大行程为两个滑块螺帽紧密连接的数值。

KM26防护罩型(A、B型) 尺寸表

轨道长度L 总长度L1 最大行程范围 总重量 (kg)
A型 B型 A型 B型
150 220 70 - 1.06 -
200 270 120 55 1.26 1.445
250 320 170 105 1.46 1.65
300 370 220 155 1.67 1.86
单位:mm  注: B型的最大行程为两个滑块螺帽紧密连接的数值。
型号 轨道长度  (mm)
标准型 A型 150 200 250 300 - -
B型 - 200 250 300 - -
防护罩型 A型 150 200 250 300 - -
B型 - 200 250 300 - -



注:KM线性模组系列为stp格式3D图,为了方便查看我们已经转换为3D-pdf格式,部分浏览器不支持,请用专业pdf软件查看。

注:其他参数以及可选配件请参考PMI银泰KM线性模组概述←(请点击连接)
