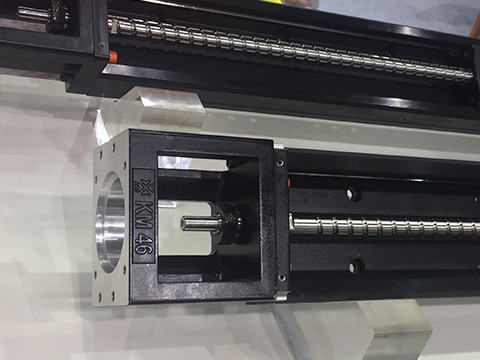

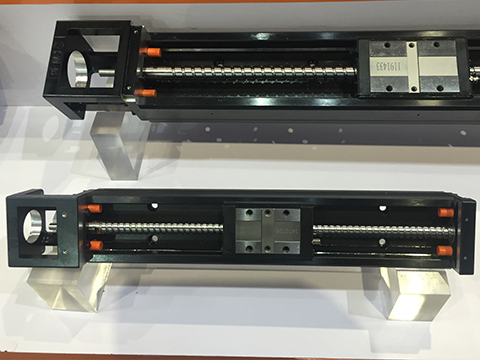

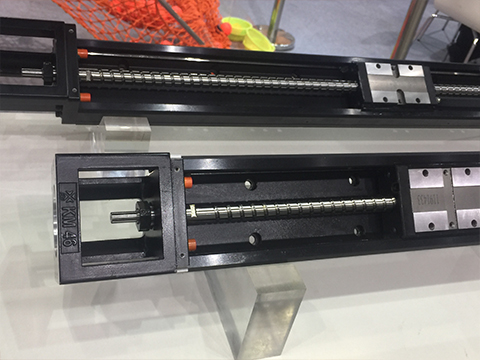

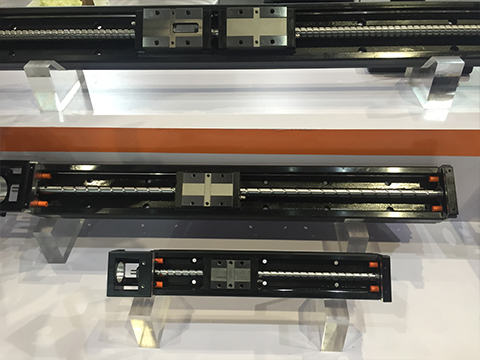

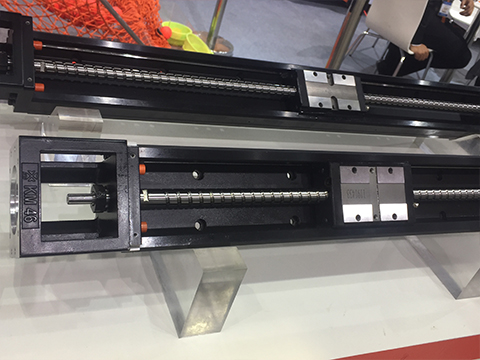

KM65线性模组系列

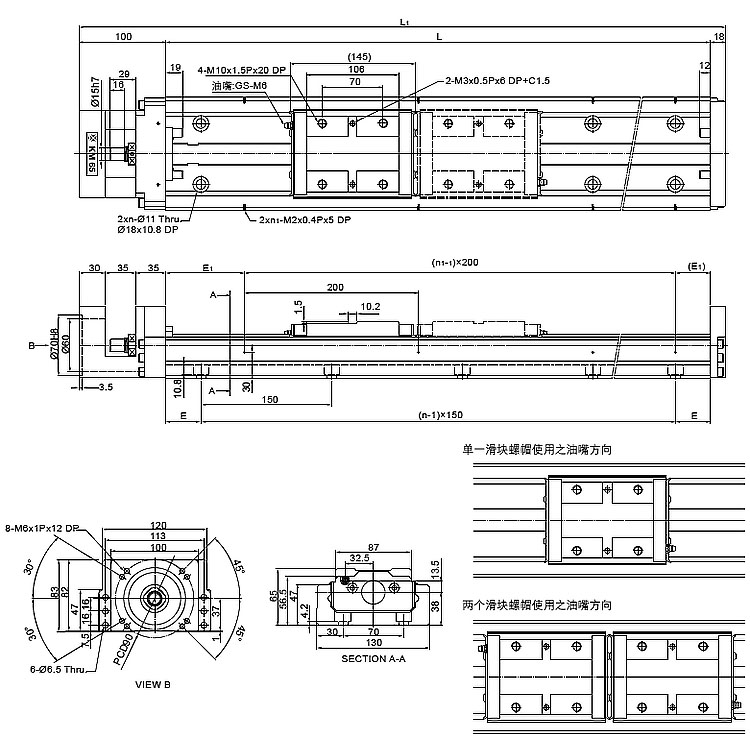

KM65标准型(A、B型) 尺寸表

轨道长度L 总长度L1 最大行程范围 E n E1 n1 F 总重量 (kg)
A型 B型 A型 B型
980 1098 800 655 40 7 90 5 - 31.60 34.60
1180 1298 1000 855 65 8 90 6 - 37.00 40.00
1380 1498 1200 1055 90 9 90 7 - 42.40 45.40
1680 1798 1500 1355 90 11 40 9 - 50.50 53.50
单位:mm  注: B型的最大行程为两个滑块螺帽紧密连接的数值。

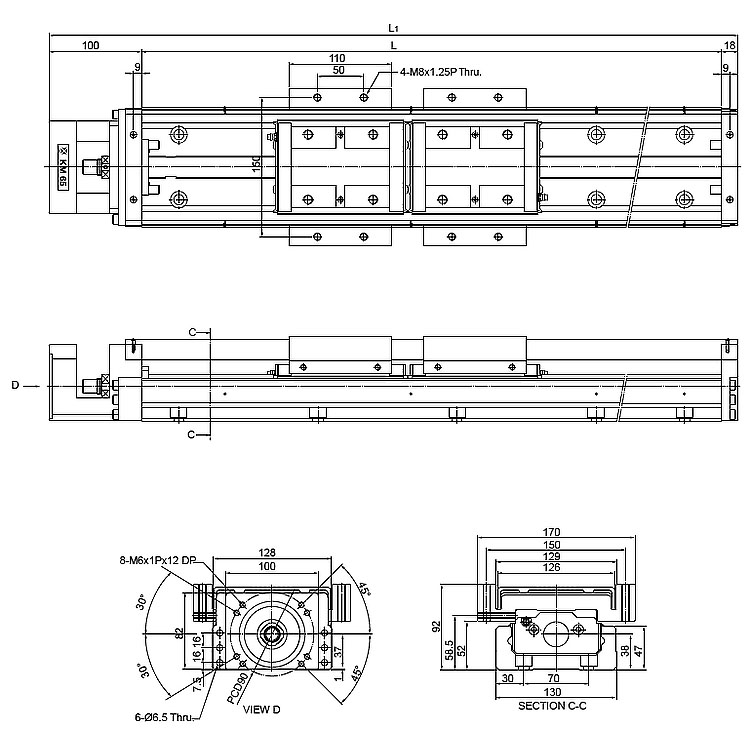

KM65防护罩型(A、B型) 尺寸表

轨道长度L 总长度L1 最大行程范围 总重量 (kg)
A型 B型 A型 B型
980 1098 800 655 31.60 34.60
1180 1298 1000 855 37.00 40.00
1380 1498 1200 1055 42.40 45.40
1680 1798 1500 1355 50.50 53.50
单位:mm  注: B型的最大行程为两个滑块螺帽紧密连接的数值。
型号 轨道长度  (mm)
标准型 A型 980 1080 1180 1280 1380 -
B型 980 1080 1180 1280 1380 -
防护罩型 A型 980 1080 1180 1280 1380 -
B型 980 1080 1180 1280 1380 -



注:KM线性模组系列为stp格式3D图,为了方便查看我们已经转换为3D-pdf格式,部分浏览器不支持,请用专业pdf软件查看。

注:其他参数以及可选配件请参考PMI银泰KM线性模组概述←(请点击连接)
